Black and white - моддінг системного блоку

Привіт всім! Нещодавно я придбав новий комп'ютер і все ніби класно, він мене влаштовував, все було начебто на висоті, але все одно чогось не вистачало ... Після довгих роздумів я і прийшов до висновку, що мене не влаштовує його зовнішній вигляд. )) Корпус Cooler Master K280. Дизайн піде, але тільки на перший час, вирішив я, і через пару днів взявся за його модернізацію ... а то корпус виглядав ну аж надто дешево, несерйозно, нудно і як звичайна «штампування».

І так, що б корпус мав більш менш акуратний і збалансований вигляд, я вирішив виконати всю цю справу в чорно-білих кольорах. Пропущу стадію проектування і відразу приступлю до практичної частини!

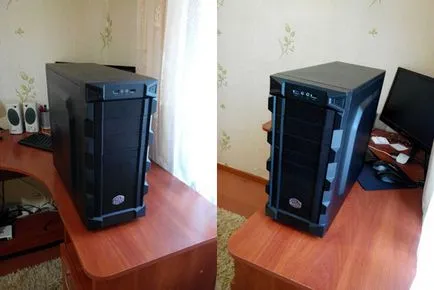

Ось такий нудний, дефолтний вид має системник зараз:

Міняємо заводську передню панельку

На жаль, збереглися не всі фото, які я робив в процесі роботи, та й не завжди здогадувався заснятися деякі етапи.

У двох словах: для передньої панелі використовував 2 листа прозорого орг-скла. які подплавит в процесі неправильного свердління, що призвело їх у грубий, непридатний вигляд ... Але дурні, як то кажуть, вчаться на власних помилках і довелося панель вирізати «з нуля», але вже використовуючи листової гетінак с. Господи, чому я відразу про нього не подумав. =) На відміну від орг-скла, гетинакс набагато більш тугоплавкий, міцний і не такий ламкий!

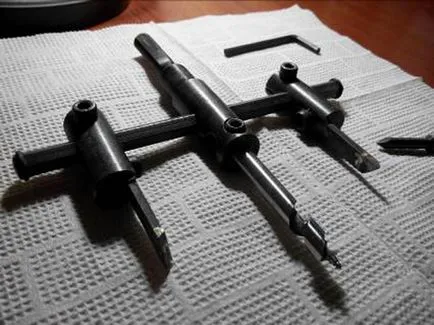

Свердлимо лист ось таким ось свердлом, продавець його назвав: «балеринки»)), використовуючи листової гетинакс товщиною 5 мм:

Свердло по типу коронки, тільки коронки бувають фіксованих розмірів, а діаметр цього свердла можна регулювати самому від 30 до 125 мм! Дуже вигідне придбання на мій погляд.

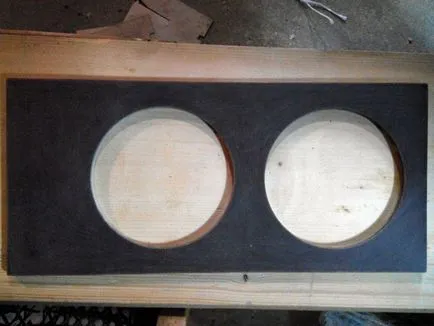

Свердло ідеально впорався зі своїм завданням, я був приємно здивований результатом:

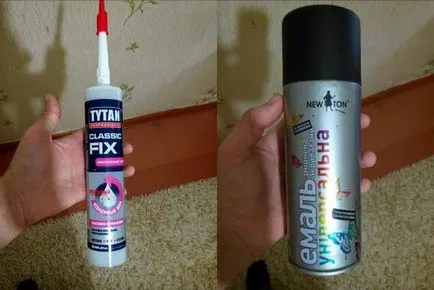

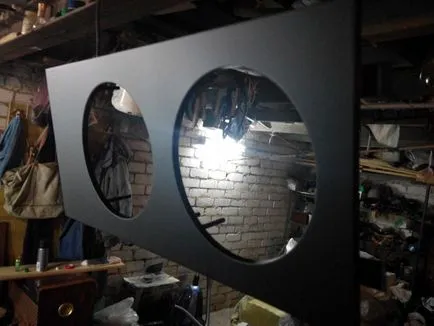

Далі зачищаємо і знежирюємо внутрішню сторону панелі. для приклеювання кріплень кольорів (поклейку НЕ зняв, але кріплення буде видно на етапі фарбування), ну і відповідно приклеюємо гнучким клеєм: TYTAN professional Classic FIX. Далі фарбування панельки чорної матовою емаллю NEWTON. Завдав 5-6 шарів для більшої впевненості:

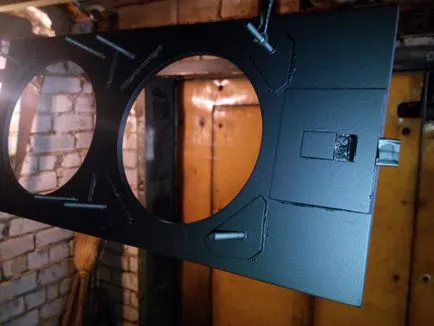

На фото можна помітити «замочок» для фіксації панелі в рамі корпусу:

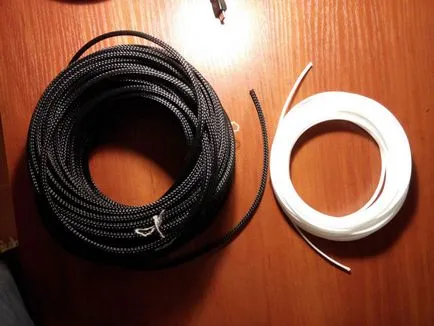

Поки я фарбував приїхала довгоочікувана посилка з опліткою MDPC-X. Вгадайте які кольори? Правильно! Чорна (30 м) і біла (10 м):

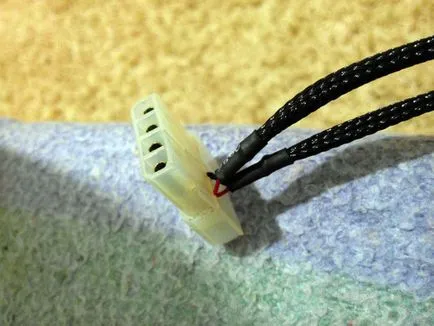

Емаль висохла. можна встановлювати вентилі. Припаюємо їх до Молекс на 12 вольт. обтягуємо дроти чорної опліткою, а то нам не потрібні незрозумілі різнокольорові проводки в корпусі:

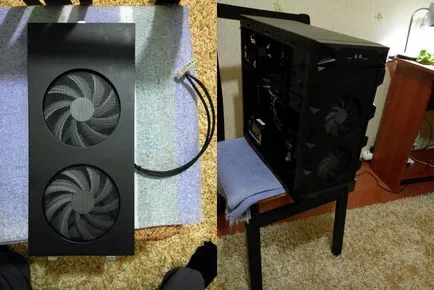

Вийшла панель заводського якості, і корпус вже виглядає досить непогано:

займемося опліткою

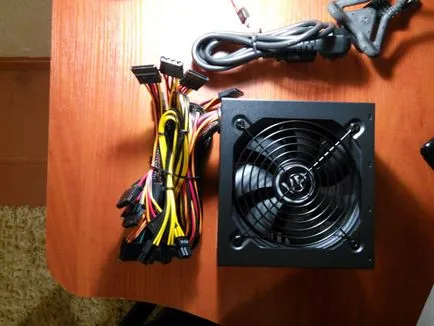

З передньою панеллю закінчили! Але у нас ще майже 30м чорної обплетення, а біла зовсім не зворушена! Пора їх пускати в справу ... Отже, приїхав новий блок живлення Aero Cool 650 W. розбираємо його і починаємо оплетку кожного проводу окремо:

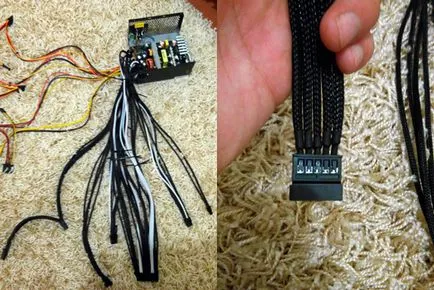

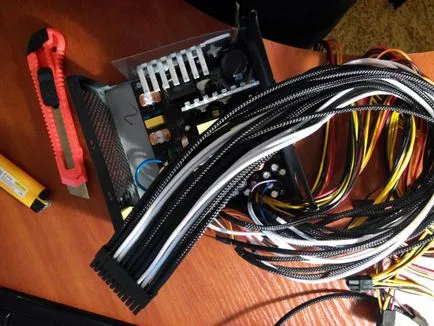

Одного дня мені вистачило, щоб обтягнути ТІЛЬКИ 24 pin кабель. Заняття неймовірно рутинне, але по початку цікаве:

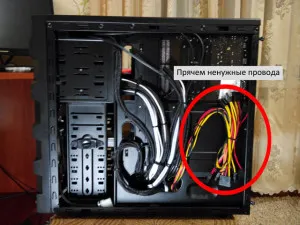

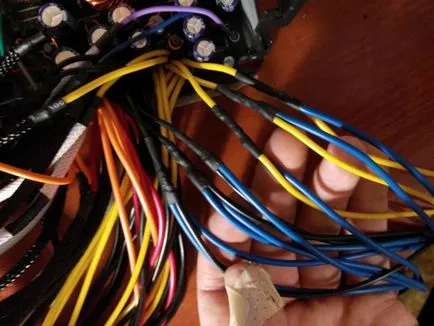

Разом мені вистачило терпіння обтягнути тільки ті дроти, які буду використовувати, а невикористовувані закріпимо ззаду материнки від очей геть:

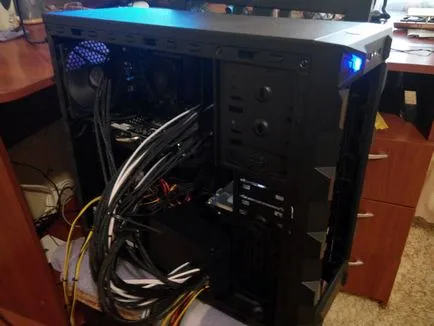

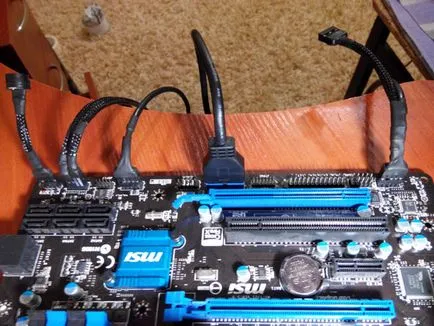

Пробний запуск. Переконалися, що ми нічого не переплутали і що всі вузли працюють:

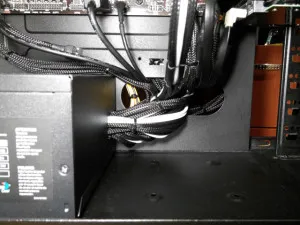

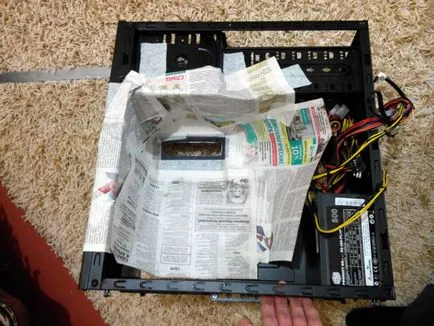

Щоб уникнути непотрібних вигинів 24 pin кабелю нам необхідно трохи продовжити вниз заводське отвір в корпусі під цей кабель, і зафарбувати проріз:

Запихаємо в оплетку залишилися дрібні проводки:

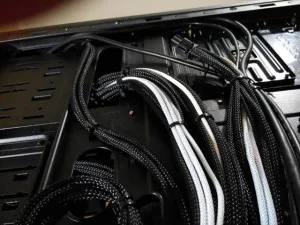

Монтуємо новий обплетений блок живлення і залагоджуємо кабелі по своїх місцях:

(Натисніть на картинку, щоб збільшити)

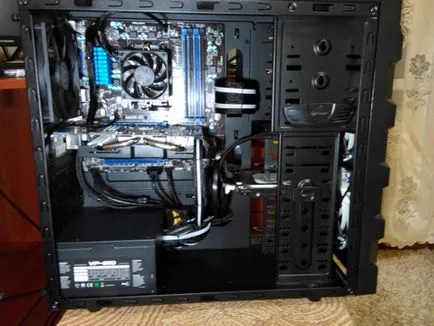

Дивимося що вийшло:

Насолодилися, відпочили, тепер переходимо до акриловому вікну!

Установка акрилового вікна

Йдемо в магазин будматеріалів і купуємо все необхідне:

• лист прозорого акрилу - 300х300мм,
• стрічку молдинга - 1 метр,
• гравер для різання,
• світлодіодну стрічку,
• диммер для регулювання підсвічування.

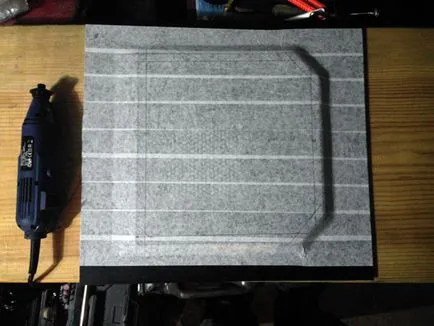

Обклеїв кришку корпусу паперовим скотчем. це захистить фарбу від подряпин і будь-яких ушкоджень під час різання:

Включаємо гравер і вирізаємо відрізним кругом наше вікно. І не забуваємо давати гравера відпочивати! А поки гравер відпочиває, ми паралельно вирізаємо акрил. Проводимо чистову шліфовку зрізу, закруглюємо на вигинах і знімаємо вже непотрібний захисний скотч. Скотч отлепілі в повному обсязі, але не біда, якщо є мокра ганчірка:

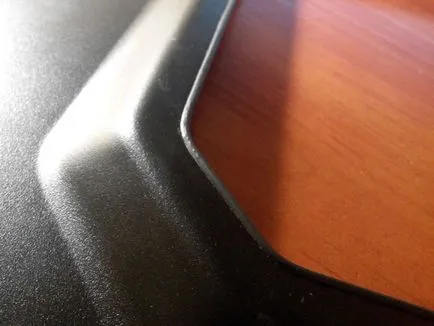

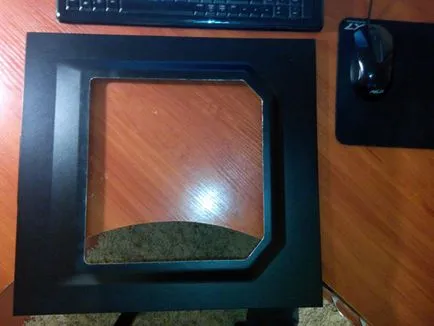

Як бачимо, вийшло дуже акуратно, без подряпин і нерівностей:

Далі закриваємо зріз стрічкою молдинга для додання більш якісного виду:

Знімаємо захисний шар з одного боку акрилу і приклеюємо його з внутрішньої сторони стінки корпусу і залишаємо все це «справа» як слід висохнути. Полежавши ніч, клей висох і вуаля - маємо гідного виду акрилове вікно:

Установка LED підсвічування

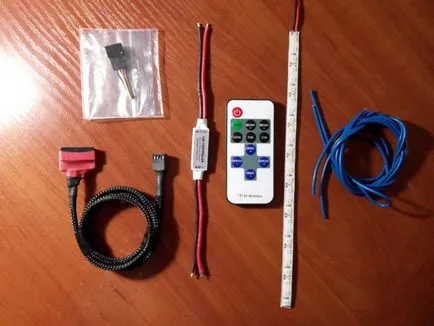

Отже ми маємо: female 4pin, спаяний кабель molex - male 4pin (потрібен для підключення до блоку живлення), диммер з пультом, шматок білої світлодіодним стрічки і німого дроти для того що б все це з'єднати.

Споює всі елементи в купу і отримуємо щось на зразок шнура з підсвічуванням. Кріпимо «шнур з підсвічуванням» до стінки і підключаємо харчування:

Нові металеві ніжки

Один хороший знайомий, який працює на одному заводі, виточив мені нові ніжки з цільного прутка нержавіючої сталі. Видима частина ніжки полірована, а на нижню наклеїв шар гуми, самі знаєте навіщо. Кріпляться на гвинти поту:

Робимо 3-pin хаб для периферії

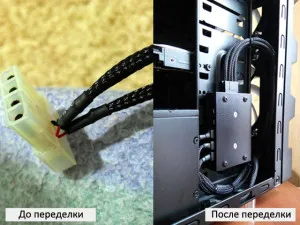

В процесі моддинга доводилося по 100 раз розбирати / собіратся ь корпус, завдяки чому вирішив переробити «схему підключення» вентилів з передньої панелі і підсвічування вікна. Зібрав 3-pin хаб для того що б всю цю периферію підключити в одне місце. Так акуратніше і зручніше. А то, якщо пам'ятаєте, спочатку використовував громіздкі і безглузді Молекс.

Отже, порівняємо результат всієї виконаної роботи!

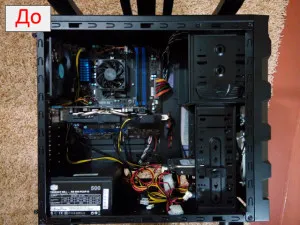

Ось так виглядав системний блок до переробки (стандартний зовнішній вигляд):

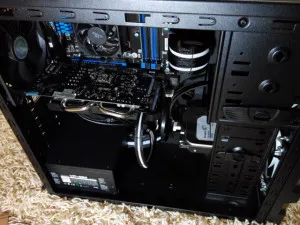

І тепер, після моддінгу, системний блок виглядає набагато краще:

бюджет проекту

Ціни з урахуванням доставки (грн):

• обплетення: 520
• кулери Arctic Cooling F12 (х2): 130
• гетинакс: 120
• підсвічування: 85
• акрил (вікно, корпус хаба): 115
• клей Tytan: 35
• фарба Newton: 40
• інші (витратні матеріали, коннектори, проводи й т.д.): 50

РАЗОМ: 1095 гривень

Новий блок живлення я не вважаю, тому що його покупка до моддингу не відноситься, я б його і без моддінгу міняв. У планах ще поставити водяне охолодження на процесор, поміняти оперативну пам'ять і материнку, але це вже зовсім інша історія ...
