Балансувальний клапан для системи опалення принцип роботи
Для ефективного функціонування системи опалення, реальні параметри її роботи повинні бути близькі до розрахункових значень. Важливо забезпечити грамотний розподіл потоків теплоносія по контурах, стабільний тиск і температурний режим. Вирішити даний спектр завдань дозволяє спеціальний пристрій - балансування клапан для системи опалення.
призначення пристрою
Всі відгалуження системи опалення повинні отримувати розрахункову кількість теплоносія. Раніше прості системи регулювалися за рахунок використання труб різного діаметру. У складних встановлювалися особливі шайби, зміщуючи які можна було міняти перетин трубопроводу. Сьогодні застосовується особливий клапан, що функціонує за принципом вентиля.
Балансувальний вентиль забезпечений двома штуцерами, завдяки яким:
- вимірюється тиск потоку теплоносія до і після проходження через клапан;
- під'єднується капілярна трубка, що дозволяє здійснювати регулювання.
Грунтуючись на свідченнях пристрою, можна визначити перепад тиску при проходженні води через регулятор, і розрахувати, згідно з інструкцією, скільки потрібно поворотів рукоятки, щоб оптимізувати роботу опалювальної системи.
Зверніть увагу! Ряд виробників пропонує балансувальні клапани з цифровим табло, але такі пристрої мають більш високу вартість.
Принцип роботи
Розглянемо, навіщо необхідна балансування системи опалення і як вона відбувається. Якщо кілька радіаторів опалення приєднані до тупикової гілкою трубопроводу і не оснащені термостатами, витрата теплоносія для кожного приладу опалення буде постійним. Щоб в кожен з приладів потрапляло необхідну кількість нагрітої води, на обратку, в місці підключення труби до загальної магістралі, встановлюється ручний регулятор. Його вентиль виставляється на певну кількість обертів з метою зменшити або збільшити діаметр прохідного отвору.
Але такий варіант не підходить для системи з постійно мінливих витратою теплоносія. У цьому випадку необхідний балансування клапан, принцип роботи якого дозволяє зменшити обсяг подачі нагрітої води за рахунок створення перешкоди на шляху потоку.
Ручний балансир розрахований на стабілізацію потоку теплоносія для 4-5 приладів опалення. Якщо в системі більше число радіаторів, їх нагрівання буде нерівномірним.
Встановивши балансування клапан для системи опалення на максимальну витрату, ми отримаємо таку ситуацію: термостат, який відповідає за регулювання будь-якого з радіаторів, знизить споживання нагрітого теплоносія, в результаті чого тиск в системі почне поступово зростати.
Балансувальний клапан отримає сигнал про зростаючий тиск (для цього задіюється капілярна трубка) і спрацює, коректуючи потік рідини. За рахунок того, що термостати на інших радіаторах не встигнуть перекрити подачу теплоносія, тиск в системі і споживання теплоносія буде збалансовано.

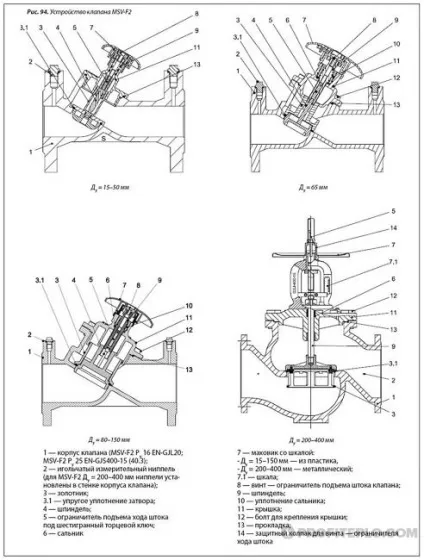

конструкція
Регулювальні клапани розрізняються по конструкції. У класичному варіанті пристрій забезпечений прямим штоком і плоским золотником, регулювання відбувається за рахунок зміни прохідного перетину між золотником і сідлом. Поступальний рух золотника забезпечується обертанням рукоятки.
Також випускаються балансири зі штоком, розташованим під кутом щодо потоку теплоносія, золотник може мати конусоподібну, радіальну або циліндричну форму, і приводитися в дію сервоприводом.
види пристроїв
Балансувальний клапан для системи опалення, принцип роботи якого залежить від конструктивних особливостей, може бути механічним (ручним) і автоматичним.
механічний балансир
Ручний балансувальний клапан встановлюється замість класичних регулювальних шайб і подібних пристроїв. Механічний регулятор розрахований на роботу в системі з постійним тиском середовища, що транспортується. За допомогою механічного клапана можна не тільки забезпечити необхідну перетин трубопроводу, а ще й відключити окремий прилад опалення з мережі, злити з нього теплоносій через спеціальний кран. Ручний клапан відрізняється невисокою вартістю і може бути забезпечений пристосуваннями для вимірювання тиску в системі з обох сторін від регулятора і фактичних витрат середовища, що транспортується.

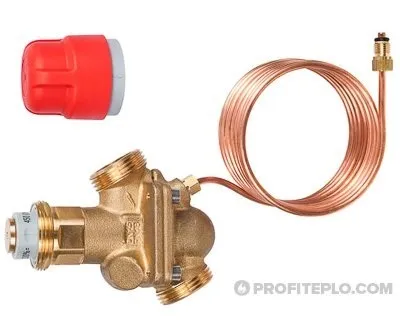

автоматичний балансир
Автоматичний балансувальний клапан - пристрій, що дозволяє оперативно змінювати робочі параметри автономної опалювальної мережі відповідно до перепадами тиску і споживанням нагрітого теплоносія. На кожен трубопровід автоматичні балансири встановлюються парою.
Балансир і запірний клапан на трубопроводі, що подає ставить обмеження на витрату теплоносія відповідно до розрахункових вимогами. На зворотну магістраль монтують клапан, що перешкоджає різких перепадів тиску. Такий підхід дає можливість розділити опалювальну систему на окремі ділянки, які можуть функціонувати незалежно один від одного. Вирівнювання тиску і регулювання подачі теплоносія здійснюються в автоматичному режимі.
варіанти застосування
Вентиль для балансування також задіюється:
- У малому циркуляційному контурі твердопаливного опалювального котла, замкнутого на теплоаккумулятор. Регулятор дає можливість обійтися без установки змішувача вузла для підтримки температури теплоносія в контурі на рівні не нижче 60 градусів. Вентиль для балансування на трубі подачі відповідає за те, щоб в котловому контурі витрата теплоносія був вище, ніж в опалювальному.
- Для регулювання роботи бойлера непрямого нагріву. Балансир регулює подачу нагрітого теплоносія безпосередньо від котла на змійовик, встановлений в ємності з водою для побутових потреб.

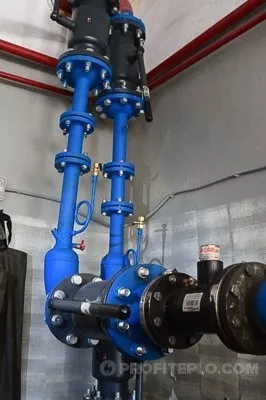

Установка і експлуатація
Установка балансування клапана виконується згідно з вимогами виробника. Якщо на корпусі є стрілка, пристрій монтують таким чином, щоб напрямок стрілки збігалося з напрямком потоку середовища, щоб клапан міг створювати розрахунковий опір. Деякі виробники випускають балансувальні крани, які можна встановлювати в будь-якому напрямку. Просторове розташування штока в більшості випадків не принципово.
Щоб клапан не вийшов з ладу через механічного пошкодження, перед ним встановлюють фірмовий фільтр або стандартний грязевик. Для виключення небажаної турбулентності, клапани рекомендується ставити на прямих ділянках трубопроводу, мінімальна довжина яких вказується в інструкції від виробника.
Якщо опалювальна система забезпечена автоматичними клапанами, заповнювати її слід через спеціальні заправні штуцери, встановлені поруч з клапанами на трубі обратки, при цьому балансувальні вентилі на трубі, що подає закривають.
Налаштування балансування клапана здійснюється з використанням таблиці з показниками перепаду тиску і витрати теплоносія (додаються до пристрою) або із застосуванням витратоміра для балансирів. Але початковий розрахунок витрати і експлуатаційних параметрів повинен бути виконаний ще на етапі проектування системи опалення.
Рекомендовані виробники
Щоб кожен балансування кран в системі опалення справно функціонував, бажано віддати перевагу продукції від зарекомендували себе виробників. В їх число входять регулятори, випущені під торговою маркою Danfoss (Данія), серії Venturi від BROEN BALLOREX (Польща).
висновок
Балансові крани рекомендується використовувати на всіх відгалуженнях опалювальної системи, включаючи контури теплої підлоги, а також в системі ГВП. Це дозволить оптимізувати їх роботу і економити енергоносій. При цьому важливо вибрати якісні пристрої, грамотно їх змонтувати і правильно налаштувати.
