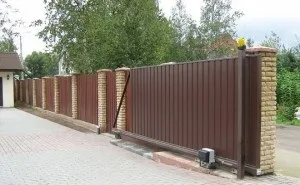

Автоматика для відкатних воріт своїми руками - установка воріт, ціна

Відкатні ворота є практичними і затребуваними, оскільки не захаращують простір при відкритті. Робота такої системи полягає в тому, що загороджувальна конструкція від'їжджає в сторону вздовж паркану.

Також при виготовленні воріт можна використовувати різні елементи декору, що надає естетичний вигляд.

Види воріт

Відкатні ворота можуть відрізнятися матеріалом, з якого вони виготовлені також мають різні варіанти механізмів таких як:

• Підвісні ворота. Принцип роботи таких воріт полягає в тому, що вони їздять на роликах, по підвісній над ними балці, яка встановлена ​​на бічних опорних стовпах.
  Мають велику надійність, так як механізм не засмічується пилом і брудом, але обмежують проїзд транспорту по висоті. Як правило, встановлюються на промислових підприємствах.
• Відкатні по рейці. Відмітна принцип роботи таких воріт в тому, що рейки, по якій вони їздять перебувати внизу.
  Такий механізм не обмежують проїзд транспорту по висоті, і є бюджетним і найпоширенішим видом воріт. До мінусів такого механізму можна віднести необхідність постійної чистки рейки від пилу і сміття, в іншому випадку ворота перестануть відкриватися.
• Консольні ворота. Працює такий механізм наступним чином, рейки по якій їздить полотно воріт встановлена ​​вздовж паркану верху і внизу.
  Таким чином, за допомогою такого механізму ворота можуть безперешкодно відкриватися навіть в сильно засніжену погоду.
  Консольний механізм воріт практичний і універсальний, може встановлюється майже на будь-який тип забору, але має відносно складний механізм установки. Відноситься до дорогого механізму воріт.

Всі види воріт можна оснастити електроприводом, який буде автоматично відкривати і закривати загороджувальні полотно. Управління приводом може здійснюватися за допомогою дистанційного пульта або спеціальною кнопкою відкриття закриття.

Конструкція і робота воріт

Принцип роботи воріт полягає в тому, що загороджувальні полотно зрушення по горизонтальній траєкторії. Рух полотна відбувається механічним або автоматичним способом за допомогою електроприводу.

Відкатні ворота складаються з таких комплектуючих:

• Рама. Це металевий каркас, виготовлений з профільних труб, і є основою воріт.
• Полотно. Матеріал, яким зашивається рама, це може бути профнастил, кування і т. Д.
• Хвіртка. Виготовляється в полотні воріт в цілях зручності пішого виходу.
• Несуча рейки. Рейки встановлюється у верхній або нижній частині рами і сприяє за допомогою роликів рух воріт.
• Роликові опори. Сприяють руху воріт на опорних роликових візках.

Ролики для відкатних загороджувальних конструкцій бувають трьох типів:

Між собою ролики відрізняються довжиною стулки від 5 до 7 см.

• Основа під несучі ролики. Сприяють фіксації і регулюванню конструкції воріт у разі зміщення фундаменту.
• Уловлювачі полотна. Фіксатори, які встановлюються зверху і знизу для підтримки воріт у закритому стані.
• Автоматика. Встановлюється для зручності користувача, щоб за допомогою електронного приводу відкривати і закривати ворота.

Також фурнітуру для відкатних воріт слід підбирати відповідно до ваги і розмірами воріт.

Фурнітура для відкатних воріт є трьох типів, і відрізняється наступними характеристиками:

1. Для конструкції з вагою до 400 кг і довжиною 4 м.
2. Для конструкції з вагою до 600 кг і довжиною 6 м.
3. Для конструкції з вагою від 600 кг і довжиною від 6 м.

В залежності від побажань користувача автоматику можна, оснастити фотоелементами і пультом управління приводом.

Переваги воріт

Велику популярність відкатні ворота придбали за рахунок своєї практичності і, тому що вони мають значні переваги перед іншими видами такі як:

• Чи не захаращують територію при відкритті.
• Відкриття і закриття може проводитися без участі людини (за допомогою електромотора і автоматики).
• Для відкриття воріт не потрібно розчищати місце від снігу в зимовий період.
• Надійна конструкція виключає провисання петель як у орних воріт.
• Великий асортимент автоматики для воріт.
• Застосування воріт з консольним механізмом дозволяє їх установку в регіонах з різними кліматичними умовами.
• Можливість великого асортименту оздоблювальних матеріалів для воріт (пластик, профнастил і т. Д.).
• Зручність і безпека експлуатації.
• Виключається можливість випадковість пошкодження автомобіля воротами.

Термін служби комплекту автоматики розрахований на 25 000 робочих циклів, що становить приблизно 15 років.

огляд автоматики

На ринках країн СНД представлений великий вибір виробників автоматики для воріт.

Особливою популярністю користуються наступні:

• Came, BFT, Nice, FAAC - італійські виробники автоматики.
• Baisheng, Gant - китайські виробники автоматики.
• Дохан - український бренд автоматики проводиться в Китаї.

У комплект поставки автоматики для воріт входять такі елементи:

• Привід воріт.
• Монтажна пластина.
• Кріпильні болти.
• Магнітні концевики.
• Полімерна зубчаста рейка.
• Ключі розблокування.
• Пульт радіоуправління.
• Сигнальний ліхтар.
• Інструкція по підключенню і монтажу комплекту.

Як правило, виробники комплектів автоматики для воріт не надають особливої ​​уваги зовнішньому вигляду приводу, а більше приділяють уваги його якості роботи.

Тому зовні привід виглядає строго, без будь-яких надмірностей і наворотів. Провідні зубчасте колесо приводу виготовлено з міцної сталі і в цілях безпеки закрито захисним кожухом.

Плата управління додатково захищена від попадання вологи пластиковим корпусом. Кабельні канали досить великі, що дозволяє прокладати дроти великого перерізу.

Як правило, приймачі для автоматики роблять знімними, а трансформатор розпаяний на його платі. Фотоелементи, які використовуються в комплектах зазвичай релейного типу.

Корпуси пультів управління і фотоелементів виготовляють з міцного і приємного на дотик пластика. Цінова політика автоматики для воріт залежить від марки виробника, її комплектації і починається від 200 до 700 доларів.

Особливості системи автоматики

При виборі автоматичної системи для відкатних воріт слід звернути уваги на такі технічні характеристики:

• Вага полотна воріт.
• Довжина воріт.
• Тип приводу лінійний або черв'ячний.
• Можливість дистанційного керування.
• Потужність приводу і на скільки кілограм розрахований.

Також при виборі слід звернути увагу на марку і країну виробника автоматики.

Комплектація

У стандартний комплект поставки автоматики для воріт входить:

• Електропривод для відкриття і закриття воріт.
• Фотоелементи безпеки.
• Пульт дистанційного керування воротами.
• Вбудований електронний блок управління.
• Радіоприймач.

Окремо потрібно докупити дроти і сигнальну лампу.

саморобний привід

Привід для відкатних воріт можна зробити власноруч.

Для цього знадобляться наступні комплектуючі:

• Регульований електропривод.
• Резьбовая шпилька М - 20.
• Гайки з кроком різьби шпильки М - 20 - 2 шт.
• Квадратна профільна труба 20 x 20.

До профільної трубі необхідно акуратно приварити полуавтоматом гайки так, щоб отвір з різьбленням збіглося з отвором труби. Після цього необхідно до валу двигуна прикріпити різьбову шпильку зробити це можна за допомогою трубок з різними діаметрами, щоб можна було вставити одну в іншу.

В трубках просвердлити отвори під болт для того щоб скріпити їх. Після чого потрібно одну трубку прикріпити до різьбовій шпильці, а іншу до валу двигуна.

Коли заготовки для приводу воріт будуть готові, слід встановити і добре закріпити двигун. Після чого профільну трубу з різьбовій шпилькою потрібно закріпити саморізами до відкатним воріт і скріпити вал двигуна і шпильку між собою болтом.

При запуску двигуна різьбова шпилька почне обертатися, тим самим накручуючи на приварені гайки і притягаючи ворота до приводу. Змінюючи полярність на двигуні, вал буде обертатися то в одну, то в іншу сторону тим самим відкриваючи й закриваючи ворота.

А регульована частота обертання валу дозволить налаштувати швидкість закриття або відкриття воріт.

процес установки

Монтаж воріт вимагає уважного і відповідального підходу, так як від правильної установки залежить їх довговічність і якість роботи.

Монтаж воріт складається з таких процесів:

• Виготовлення фундаменту. Першим етапом при монтажі воріт є виготовлення фундаменту. Для цього знадобиться цемент марки М400, відсів і щебінь.
  Фундамент слід закладати з мінімальною голубиної 1.5 м і шириною не менше 40 сантиметрів. Також необхідно виготовити каркас з арматури для закладних болтів.
  Після виготовлення фундаменту проводиться установка опорних роликів, які кріпляться заставними болтами до фундаменту.
• Розведення кабелю (якщо передбачено автоматичне відкриття). На другому етапі монтажу необхідно закрити розведення дроти для електроприводу. Провід повинен бути відповідного перетину потужності приводу.
• Установка полотна воріт і відповідного стовпа. Третім етапом є установка на підготовлені ролики самих воріт. Після установки воріт слід провести їх настройку і виставити зазори, щоб уникнути перекосів полотна.
• Установка автоматики і приводу. Останнім етапом є установка автоматики і приводу. Вона полягає в установці фотоелементів і підключенні електроприводу до воріт.

Етап по установці електроприводу і підключенню його до електромережі краще довірити знає людині, так як від цього залежить тривалість роботи воріт і безлопатева експлуатація їх.

види електроприводів

Якість електроприводу безпосередньо залежить від його технічних характеристик, області застосування і типу.

Електроприводи бувають наступних видів:

• Нерегульований привід. Відрізняється простотою конструкції, працює постійно з однаковою швидкістю. Бувають різних потужностей і типів харчування 220 і 380 вольт. Є бюджетним видом електроприводу.
• Регульований привід. Дозволяє регулювати частоту обертання приводу, що надає можливість підвищити ККД і заощадити електроенергію. Основне застосування такого приводу це побутові прилади кондиціонери, пральні машини і т. Д.
• Автоматизований привід. Відрізняється малими габаритами і високою точністю приводу також має відмінну жорсткість. Застосовуються для розсувних воріт і верстатного обладнання.
  Правильний підбір двигуна для тих чи інших пристроїв є запорукою безлопатева і тривалим терміном експлуатації приладу.

Автоматика воріт своїми руками

Автоматизувати відкриття і закриття воріт можна власноруч. Це можна зробити за допомогою саморобного або заводського приводу для воріт.

Для цього необхідний наступний інструмент:

Процес установки автоматики на ворота складається з наступних етапів:

1. Установка приводу.
2. Кріплення саморізами ходових рейок до воріт.
3. З'єднання ходових рейок з приводом.
4. Установка кінцевиків.
5. Установка фотоелементів і сигнального ліхтаря.
6. Підключення приводу до електромережі.

Після всіх етапів установки автоматики на ворота всі рухомі елементи приводу потрібно змастити морозостійкої мастилом. Установка приводу може викликати утруднення при монтажі, так як його необхідно добре закріпити.

Для цього необхідно спочатку підготувати місце для установки приводу, зробивши фундамент із заставними болтами.

Це загальні рекомендації по установці автоматики більш детально з процесом монтажу потрібно ознайомитися в інструкції комплекту, так як вони різні.

Проблеми та помилки

При установці воріт і автоматики до них, як правило, виникає ряд помилок, які призводять до дисфункції загороджувального полотна.

Основні помилки при установці воріт і автоматики:

• Неправильні виміри при виготовленні і монтажі воріт.
• Неправильна установка опорних роликів. Установку роликів необхідно проводити ретельно, щоб не допустити перекосів воріт. При правильному монтажі роликів ворота повинні з легкістю відкриватися без особливих зусиль.
• Непослідовність дій при підключенні автоматики. Підключення потрібно виробляти строго по інструкції комплекту автоматики дотримуючись послідовність, вказану в ній.
• Основною проблемою при монтажі автоматики до воріт є неправильне підключення до електромережі. що призводить виходу з ладу приводу. Внаслідок цього проблематично відремонтувати привід по гарантії. Щоб уникнути цього, краще довірити підключення приводу до електромережі знає людині.

Монтаж загороджувального полотна повинен проводитися без економії на фурнітурі і недбалого ставлення, так як це як мінімум призведе до непрацездатності воріт.

Підведемо підсумок

• Відкатні ворота є різних видів зі своїми відмітними характеристиками.
• Монтаж воріт можна виробляти власноруч.
• Установка комплекту автоматики повинна проводитися строго за інструкцією.
• Автоматику для воріт можна виготовити своїми руками.

•
