Види воріт
При монтажі і використанні автоматичних воріт слід пам'ятати, що вони мають ряд сильних сторін в порівнянні з механічними, а саме:
- добре змонтовані відкатні ворота приводитися в рух без явних зусиль;
- двостулкові автоматичні ворота мають 2 приводу, але ціна не набагато перевищує вартість стандартних автоматизованих воріт.
Відкатні ворота поділяються на такі види:
- Підвісні ворота - найчастіше застосовувалися на в'їзді в промислові підприємства. Їх конструкція досить проста. На висоті 4 - 5 метрів від землі встановлювалася роликовий металева балка. До неї прикріплялися ворота на спеціальному механізмі. Ця конструкція мала велику вагу і володіла величезною надійністю. На сьогоднішній день така конструкція автоматичних воріт не має популярності на увазі велику вартість та обмеженого в'їзду по вертикалі.
- Ворота відкотів по рейці - одна з найпростіших і надійних конструкцій. Її недоліком є неможливість використання в холодну пору року, так як рейок забивається снігом і вимагає постійної чистки. У порівнянні з підвісною конструкцією цих воріт потрібно менше місця для руху. Така конструкція воріт відмінно підійде, якщо необхідно закрити великий отвір. Для пристрою рухаються по рейці воріт необхідна укладка рейки поперек проїзду. Далі отвір воріт монтується на спеціальні ролики. Вгорі ворота також утримуватися в строго вертикальному положенні завдяки стовпа скоба.

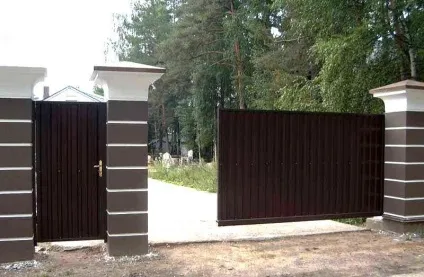

- Відкатні ворота консольного типу - мають найбільшу конструктивну складність при монтажі. Для українського клімату такий тип автоматичних воріт підійде найкраще. Такі ворота щільно закривають весь простір дорожнього отвору. Самі ж консольні ворота знаходиться над проїздом. Вся конструкція кріпитися на несучу опору, яка завдяки роликовим візків встановлена на основі. Вона розташована збоку від воріт. Несуча балка може займати такі положення - знизу, в середині, зверху.

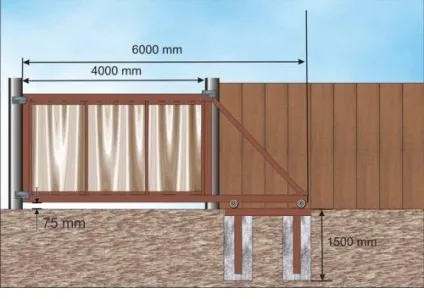

Слід пам'ятати, що для відкатного типу автоматичних воріт потрібно вільний простір уздовж паркану. Воно повинно бути не менше, а більше ширини отвору з напрямною рейкою.
Для консольного типу знадобитися вільного місця в 2 рази більше ніж отвір дороги. Відкатні ворота монтуються в горизонтальному положенні, наявність перешкод на шляху їх руху може вивести всю систему з ладу.
саморобний привід
При саморобному виготовленні та встановленні воріт слід пам'ятати, то що вони не забезпечують абсолютної безпеки. Для додаткового захисту можна використовувати спеціальні датчики руху, які включаю світло.
Якщо під'їзна дорога до будинку проходить по вузькій території і заїжджати в двір потрібно з поворотом, то встановлюючи опори для воріт потрібно особливо звертати увагу на ширину всього отвору.
необхідні елементи
Відкатні ворота складаються з таких частин:
- монтаж і робота воріт;
- електропривод з встановленим датчиком управління буде потрібно для автоматизованої роботи воріт;
- комплект провідних і ходових елементів;
- обшивка воріт;
- рама, підготовлена в спеціальних заводських умовах.
Перевага такої конструкції - відкриття в будь-яку погоду, відсутність проблем з забрудненням напрямних балок брудом і замерзання роликів.
Основа воріт - глибокий бетонованих фундамент, його глибина перевищує рівень промерзання поверхні грунту для даної місцевості. Він необхідний для прикріплення і установки рухового елемента і елементів пересування воріт, а саме - провідні, опори, спеціальні консолі.
Головний елементом т, який відповідає за працездатність і довговічність всієї системи - провідна балка. Вона виготовляється тільки з високоякісної загартованої сталі. Її конструкція - спеціальним методом спрофільоване балка. До неї буде прикріплюватися рама воріт і зубаста рейка призводить привід в робочий стан.
Розміри виготовляються консольних балок, різні, на сьогоднішній день максимальна довжина становить 13 м.
Важливим елементом всієї конструкції є роликові елементи, завдяки їх роботі ворота від'їжджають убік. Від якості їх виготовлення залежить плавність і безшумність роботи автоматизованих воріт. Для надійної установки використовуються дві або три спеціальних роликових опори. Вони виготовлятися для різних розмірів балок і відрізняються своєю конструкцією та розмірами.
Роликові опори прикріплятися до основи і на них в свою чергу наїжджає провідна консоль. Верхній ролик надійно закріплює всю конструкцію від розхитування. Для надійної установки в закритому положенні, використовують спеціальні уловлювачі.
Переваги воріт
Така конструкція воріт вкрай популярна у покупців.
Наведемо головні плюси при виборі такої конструкції воріт:
- У порівнянні з орними не займають додатковий простір всередині двору. Цей факт особливо цінуватися власниками невеликих приватних будинків, з малим ділянкою.
- Встановити такі ворота можливо в будь-який отвір.
- Максимальний розмір конструкції: 8 м - ширина, 6 м - висота.
- Зручні у використанні - незважаючи на свою масивність і велику вагу.
- Автоматично відкриваються ворота не вимагають від власника докладання зусиль для їх відкриття.
Особливості системи автоматики
- Автоматика на відкатних воротах використовується не тільки для зручності при використанні, а також служить додатковим засобом пасивної безпеки, так як надійно закріплює ворота в закритому положенні. При використанні спеціальної автоматики для відкривання воріт збільшується термін служби самої конструкції за рахунок плавності руху от'ездние стулки під час кожного закривання і відкривання.
- Автоматизувати рух воріт можна через деякий період часу після їх установки.
- Автоматика працює в широкому діапазоні температур, в залежності від виробника від -60 до +50, в холодних регіонах необхідно застосовувати дистанційний пульт елемент.
- Знати вага і інтенсивність роботи воріт.
- Для передачі працюючого крутного моменту використовується левередж.
Для правильного монтажу всієї конструкції необхідно проводити дії в суворій послідовності, а саме:
- Позначити смугу руху воріт використовуючи натягнутий шнур уздовж отвору. Його необхідно розташовувати на висоті не менше 20 см від дорожнього полотна. З цього шнуру необхідно вирівнювати положення несучої балки.
- Підготувати спеціальні роликові візки до установки, і змонтувати їх усередині профілю.
- Змістити напрямок візків до центру воріт.
- Встановити конструкцію воріт разом з роликами на сталеву напрямну.
- Розташувати опори в призначених місцях. а ворота встановити так, що б вони розміщувалися паралельно натягнутому шнуру і торкалися до нього. Кріплення роликових візків до направляючої швелеру
- Зняти полотно воріт з роликів.
- Опори зняти з майданчиків.
- Пройти зварюванням по поверхні, прикріпить спеціальні регулювальні майданчика до залізної балки.
- Встановити роликові опори на необхідні майданчики.
- Встановити ворота. обов'язково, в закритому положенні і закріпити горизонтальне положення.
- Використовуючи гайковий ключ, необхідно підняти або опустити спеціальні регулювальні майданчика.
- Встановити ролик, а також глушилку на кінець несучого профілю. Для цього необхідно закріпити деталь на кінці балки спеціальними кріпильними болтами. Ця деталь запобігає забивання конструкції снігом в холодну пору року.
- Встановити верхній направляє ролик. Для його монтажу необхідно послабити його кріплення. Після цього розміщують кронштейн над несучим полотном таким чином, щоб ролики фіксувалися на верхній точці полотна. Сторона зі спеціальними отворами направляється в сторону несе стовпа.
види електроприводів
- Лінійний - підходить для роботи зі стулками воріт вагою до 1 т, автоматика монтується на опори, до яких приєднуються стулки.
- Підземний - в пристроях цього типу автоматика встановлюється в спеціальний захищений контейнер під землею.
- Важільний - важелі руху виходять так само з-під землі і закріплюються до площини стулок воріт.
В останніх двох типах автоматики є явні недоліки, а саме - ремонт і обслуговування всіх механізмів обходитися складніше і дорожче в порівнянні з лінійним типом автоматики.
огляд автоматики

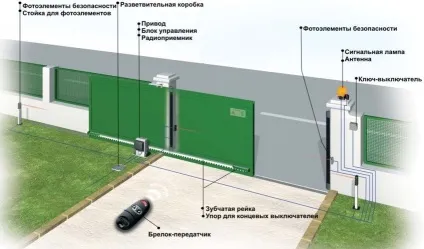

- Блок управління автоматикою воротного механізму - в нього входять трансформатор і спеціальна плата.
- Фотоелементи - пульт дистанційного керування.
- Болти, гайки, втулки і спеціальні ключі для розблокування в разі аварійної ситуації.
Проблеми та помилки
Недбалості при монтажі автоматичних воріт в подальшому можуть призвести до серйозних проблем в експлуатації.
- Найбільша проблема - точно виставити напрямні і раму, для уникнення перекосу полотна. Для запобігання необхідно провести точні виміри всього отвору.
- Помилка обчислення нульової позначки дорожнього полотна. Єдина можливість вирішити цю проблем - демонтувати і заново встановити гаражні ворота.
- Помилкове визначення площі для монтажу автоматичних воріт. Надалі ця помилка може призвести до того, що в'їзд буде занадто вузьким.
- Після установки гаражних воріт необхідно зняти захисну плівку. Якщо не виконати цю процедуру відразу, в подальшому це може призвести до різних деформацій конструкції.
- При виборі автоматики необхідно приймати в розрахунки вага і розміри конструкції воріт.
