Орні ворота, здається, існували завжди, як єгипетські піраміди. Механічні приводи для відкривання важких і міцних воріт фортеці існували і в ті далекі часи. В даний час існує автоматика для воріт, використовуються приводи трьох видів, і все це працює на електриці в якості рушійної сили. Типи орної автоматики для двустворние воріт:

Тепер автоматика для воріт є обладнанням, що забезпечує безпеку маневрів в отворі воріт, і при необхідності може подавати сигнали проникнення на територію сторонніх осіб, крім того, служити автоматичною системою пропуску відвідувачів і власників, які проживають на цій території.

Лінійна автоматика для розорюються створ

Лінійний привід промислового зразка

У комплект автоматики лінійного типу для розгорнутих воріт входять:

• Лінійні приводи 2шт.
• Блок керування.
• Лампа сигнальна.
• Приймач з вбудованою антеною.
• Пульт ДУ-2шт.
• Фотоелементи.

Деякі лінійні приводи мають ходову бронзову гайку, що є значною перевагою перед іншими варіантами подібних приводів, тому що забезпечують більш тривалу експлуатацію. До переваг того чи іншого виробництва відносяться:

• Корпус з високоміцного, алюмінієвого сплаву, що володіє антикорозійними властивостями.
• Посилений кронштейн для кріплення приводу.
• Забезпечення уповільнення ходу стулок при підході до кінцевих положень.
• Кінцеві вбудовані вимикачі.
• Механічні вбудовані упори.
• Цифровий дисплей, вбудований в блок управління, і призначений для програмування функцій приводу.
• Можливість в разі проблем з електроживленням швидко перейти на ручне управління.

Лінійний варіант саморобної приводу

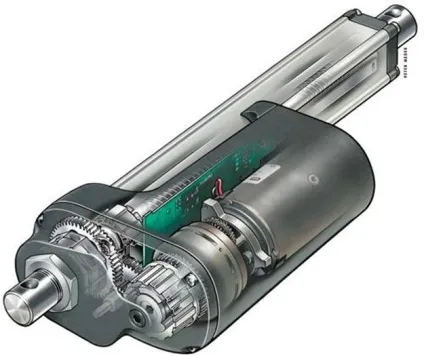

Останнім часом стали часто використовувати так звані актуатори, які перетворять обертання валу електродвигуна в зворотно-поступальний. До того ж актуатори помітно збільшують силу тяги, тому що є в деякому роді знижувальними редукторами.

Найпростішим актуатором є звичайний гвинтовий домкрат. Обертальний рух його гвинта перетворюється в лінійний підйом вгору опорного майданчика домкрата. Цей принцип використовується в більшості лінійних актуаторов. Це примітка зроблено для тих, хто збирається зібрати власну конструкцію лінійного приводу для розорювання воріт.

Блок керування

Головним завданням блоку управління є виконання трьох основних команд:

• Пуск, тобто прямий рух.
• Пуск, рух зворотне першому, називається реверсивним.
• Стоп, припинення руху в будь-якому напрямку.

Випущене промисловістю автоматичне керування рухом стулок і система дистанційного поки що коштують дорого, багато умільці вважають, що ціна є необґрунтованою, оскільки не вимагає великих витрат на виготовлення. Зробити таку систему ДУ цілком можливо і самостійно.

Така автоматика для розпашних воріт своїми руками створюється з простих деталей, створених на логічних елементах, і зібрати її під силу самостійно за пропонованою нижче схемою.

Електросхема управління роботою створ

Ця схема працює від одноразового натискання на кнопки S-1 та S-3 START, по черзі для відмикання або замикання воріт. Геркони, встановлені в потрібних місцях, забезпечують закінчення руху створу. Кнопка S-2 STOP примусово припинить рух воріт в будь-якому місці.

Ця схема закриває ворота на механічний засув. Геркон G1 працює в режимах: засув закритий - управління відключено, відкритий - управління підключено.

Робота плати ґрунтується на схемах D1, D2, D3, D4 і реле Р1, Р2, Р3.

Загальна схема виконує наступні функції:

1. При одноразовому натисканні кнопки-ПУСК (1 сек.) Йде команда на повне відкриття стулок.
2. Повторне одне натискання кнопки-Пуск йде сигнал на повне закриття стулок.
3. Кнопка-СТОП припиняє виконання попередніх команд, відбувається повна зупинка.
4. У першій крайній точці відбувається припинення виконання отриманої команди, спрацьовують геркони G4, G5, після цього не можливо її виконання при помилковому або випадковому повторному натисканні кнопки, але при цьому залишається можливість проходження команди з реверсного кнопки, до того часу, поки площину воріт не досягне другої крайньої точки. Після цього все змінюється навпаки, спрацьовують геркони G2, G3.
5. У цьому пункті відбуваються електричне та механічне дії. У разі, якщо під час руху створ в отворі виникає якась перешкода, то механізм буде пересувати створи до певного порогу зусилля, після цього відбувається зупинка руху.
6. При механічному закриття воріт на засув, не проходить команда на запуск електродвигуна. Цьому перешкоджає геркон G1. У той же час команду «Стоп» геркон G1 не блокує.
7. Легкість паралельного підключення додаткових пультів, це може бути блок дистанційного пульта сигналізації від скутера в комплекті з парою брелоків дистанційного керування.
8. При включенні мережі після зникнення напруги схема не зберігає останніх команд.
9. Сигнальна лампа подає сигнал про раптову подачі електроживлення на виконавчий електродвигун, крім того, висвітлює територію в темний час і попереджає про те, що створи рухаються.
10. Рух стулки, а також час дії двигуна обмежується змінними резисторами R-1, R-2 і мікросхемами D1, D2. Час встановлюється таймерам, раціонально встановити 40 секунд.

Запропонована схема призначена для воріт розорюються всередину території.

Важільний варіант приводу своїми руками

Важільний електропривод відрізняється від лінійного тим, що працює без зволікання дії. Привід забезпечує плавність ходу стулок, тому що в конструкції механізму закладена плавність цих рухів. При цьому стулки здатні відкриватися під кутом від 90 до 110 °, як на вулицю, так і всередину території.

Стандартний комплект важільного приводу

Складається важільний привід з електромотора з редуктором. Робоча частина приводу закріплюється на нерухомій частині воріт. Рухає важіль встановлюється на створі воріт. Модернізований важільний механізм використовується для підземної установки. Вони вбудовуються в проїжджу частину ворітної отвору, дуже близько з віссю петель створу. Принцип дії важільного приводу буває електромеханічним і гідравлічним.

Важільні приводи, як правило, мають невеликі габарити. Важільні приводи випускають зовнішнього напрямку руху створ, при цьому вони відкриваються на кут більше 90 °, або внутрішнього, коли ворота розчиняються на кут до 125 °. У зв'язку з їх такою особливістю, двигуни встановлюють в важкодоступні місця і на хвіртки, що стоять окремо.

Увага! Важільні приводи використовують у випадках, коли немає технологічної можливості встановити лінійний привід.

Важільний механізм не стопорить ворота в кінцевих положеннях, тому потрібна установка додаткових механічних обмежувачів. Автоматика дає можливість регулювання швидкості відкривання і закривання воріт. Є можливість підключення плати управління резервним живленням. Механізм має гарну захистом від вологи і різних зовнішніх впливів. Важільні двигуни коштують дорожче лінійних приводів.

Автоматичні ворота своїми руками

Інструкція по установці орних воріт BFT Автоматичне управління розчиняються воротами Монтаж і програмування приводу воріт Вибираємо привід для розорюються воріт Варіант самостійної збірки автоматики

В принципі система не повинна являти собою щось складне інакше ціна вийде занадто дорогою. На пульті управління зараз можна зустріти безліч приладів, цим нікого не здивуєш, в тому числі і зручно, щоб ворота пультом відкривалися і закривалися. Єдино, це сам механізм відкривання і закривання. Ось тут вже є варіанти дорожчі і дешевші.
