Автоматичний повітряний вимикач пристрій і принцип дії

Пристрій

При відключенні навантаження, потужних споживачів, між розбіжними для відключення контактами виникає дуга, по силі не поступається номінального струму. Під час даного явища утворюється плазма, зростання температури, в результаті чого може утворитися неконтрольована самопідтримується дуга, здатна розплавити контакти комутатора і навіть перекинуться на сусідню фазу, викликавши фазное коротке замикання, що може закінчиться виведенням з ладу дорогого устаткування. Щоб уникнути подібного явища, було розроблено пристрій - камера дугогашенія.

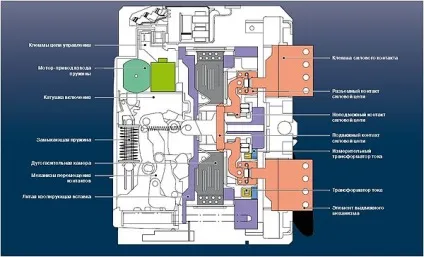

Наочно конструкція повітряного вимикача розглянута на схемі нижче (натисніть на картинку для збільшення):

Принцип дії

У момент розривання контактів виникає дуга. Досягаючи решітки камери дугогашенія, вона починає витягуватися, а під дією тепла повітря, що знаходиться в камері, випливає через решітки, захоплюючи далі за собою продукти утворені плазмою, припиняючи її прояви фізично.

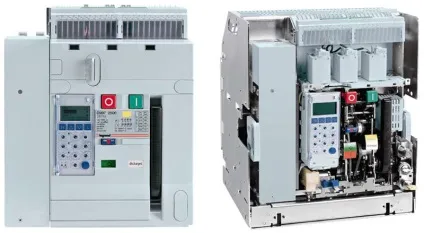

Розуміння процесів, що відбуваються в комутованих ланцюгах, а також способи придушення небажаних явищ, допомогли створити досить компактні за розміром і вагою апарати, здатні виробляти відключення струму сотнями ампер. На фото нижче представлений типовий представник автоматичного повітряного вимикача:

Область застосування і призначення

Повітряні автомати застосовуються для промислових потреб, у сфері енергетики, приватному секторі. На сьогоднішній день розроблені різноманітні за величиною і габаритам захисні пристрої. Від квартирних автоматичних вимикачів і до силового захисно-комутаційного обладнання викочування типу, з вбудованим контролером параметрів.

Тепер поговоримо про те, для чого використовуються автомати даного типу. Основне призначення повітряних автоматичних вимикачів - це захист електрообладнання і ліній електропередач від струмів короткого замикання, а також від завищеної потужності споживання шляхом контролю величини кількості струму, що проходить через контакти автомата.

Вимоги, що пред'являються до сучасних повітряних вимикачів:

• необмежений час пропуску номінального струму;
• багаторазове відключення струмів короткого замикання;
• малий час спрацьовування;
• стійкість до багаторазових термодинамічних навантажень;
• наявність внутрішніх захисних механізмів;
• селективність.

Завдяки відносній простоті конструкції вони міцно зайняли своє місце під сонцем і до того ж продовжують удосконалюватися в технічному плані.

Ось ми і розглянули призначення, принцип дії і пристрій автоматичного повітряного вимикача. Сподіваємося, надана інформація була для вас корисною і цікавою!
