АС «Вал» (Автомат Спеціальний, Індекс ГРАУ - 6П30) - безшумний автомат, розроблений в Климовський ЦНИИТОЧМАШ конструкторами П. Сердюковим і В. Красніковим в другій половині 1980-х років на базі безшумної снайперською гвинтівкою ВСС і перебуває на озброєнні підрозділів спеціального назначеніяУкаіни. «Вал» та «Гвинторіз» уніфіковані на 70%, що позитивно позначається на виробництві та експлуатації. Також частиною цієї системи безшумного зброї став пістолет спеціальний самозарядний (ПСС) і ніж розвідника стріляє (НРС).

До 1970-х років підрозділами спеціального призначення СРСР застосовувалися в основному допрацьовані зразки стрілецько-гранатометний зброї загальновійськового призначення, оснащені глушниками і використовували спеціальні патрони з дозвуковій швидкістю польоту кулі. Як приклад можна привести комплекси «Тиша» на базі АКМ і «Канарейка» на базі АКС-74У. а також пістолети ПБ і АПБ. Однак подібні рішення мали свої недоліки (наприклад, значне збільшення розмірів у пістолетів з глушниками, різке зниження дальності ефективної стрільби у автоматів з ПБС-1 і його обмежений ресурс), тому паралельно в ЦНИИТОЧМАШ під керівництвом НДУ КДБ і ГРУ ГШ СРСР створювалися спеціальні зразки узконаправленного призначення, які б могли забезпечувати більшу скритність дій спецпідрозділів.
Суперечливі тактико-технічні вимоги до снайперської гвинтівки і автомата, висунуті різними відомствами, стали причиною затягування робіт та до 1983 року вимоги були узгоджені лише по снайперської гвинтівки. ТТЗ до автомату було затверджено тільки через два роки, проте воно зробило ключовий значення і для програми по розробці снайперської гвинтівки, оскільки подавала підвищене значення вражаючої здатності (було потрібно забезпечити ураження живої сили в бронежилетах 6Б2 на дальності 400 м, в той час в ТТЗ на снайперську гвинтівку говорилося тільки про армійському шоломі). В результаті цього снайперська гвинтівка була повністю перероблена під новий патрон 9 × 39 мм, а на її основі було створено автомат «Вал» (в свою чергу став базою для малогабаритного автомата СР-3 «Вихор»).

Пристрій автомата АС «Вал»:
Автомат спеціальний «Вал» побудований на основі газовідвідної автоматики з довгим робочим ходом газового поршня. Газовий поршень розташований над стовбуром і жорстко пов'язаний з рамою затвора. Усередині поршень порожнистий, і в нього входить своїм переднім кінцем зворотно-бойова пружина. УСМ - ударникового типу. Замикання стовбура здійснюється поворотним затвором, що має 6 бойових упорів, за вирізи в ствольній коробці. Ствольна коробка - фрезерована зі сталі. У порівнянні зі штампуванням такий метод підвищує жорсткість конструкції, проте також збільшується маса і собівартість виробництва. Для захисту від корозії застосовується вороніння стали. У стінках ствола є чотири ряди похилих отворів, що забезпечують рівномірний відведення порохових газів (частина газів відводиться в камеру глушника ще при русі кулі по стовбуру).
Приклад - трубчастий, складаний вліво, металевий, досить міцний для використання в ближньому бою, в складеному стані не перешкоджає стрільбі. Шорстка поверхня пістолетної рукоятки дозволяє міцно утримувати її, чому також сприяє і сама форма рукоятки. Пістолетна рукоятка, цівка і дворядні магазини - пластикові. Вбудований глушник грає також роль пламегасителя. Завдяки йому і патронам з дозвуковій швидкістю рівень звукового тиску при пострілі становить 130 дБ. Перекладач режимів вогню розташований в задній частині спусковий скоби, а запобіжник і рукоятка перезарядження - справа. Незважаючи на поліпшення в ергономіці в порівнянні з автоматом Калашникова повністю двостороннім зброєю «Вал» назвати не можна: стрілку доводиться прибирати руку з пістолетної рукоятки для того, щоб зняти зброю із запобіжника або пересмикнути рукоятку затвора (для здійснення цих операцій лівою рукою доводиться нахилити і розгорнути автомат ). Також в якості недоліків варто відзначити брязкіт затвора і випадки пошкодження кулею при пострілі.

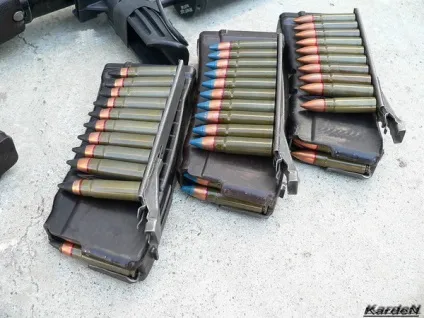

У ньому використовуються спеціальні 9-мм дозвукові патрони СП-5 і СП-6. Куля снайперського патрона СП-5 (зі сталевим сердечником) пробиває бронежилети 2 класу або 6-мм сталевий лист на дальності 100 м, а 2-мм - на всьому відстані прицільної стрільби, при цьому зберігається енергія, достатня для поразки сховався супротивника. Бронебійний патрон СП-6 зі збільшеним сердечником із загартованої сталі здатний вивести з ладу автомобіль і навіть легкоброньовану техніку. Вона пробиває 8-мм сталевий лист на дальності 100 м, а 5-мм сталевий лист або бронежилети 3 класу - на всьому відстані прицільної стрільби. Дані показники можна порівняти з такими у стандартних патронів калібру 5,56 мм, 5,45 мм, що володіють в кілька разів більшою дуловою енергією.

Прицільні пристосування включають мушку і секторний приціл, маркований від 25 до 400 метрів, встановлені на кожусі глушника. Крім того, на лівій стінці ствольної коробки розташована планка для кріплення кронштейнів для оптичних денних (наприклад, ПСО-1М) і нічних (наприклад, 1-ПН-51) прицілів, що дають можливість розпізнавати цілі на відстані до 300 м.
Розібраний на основні вузли (ствольна коробка зі стволом, автоматикою, УСМ і цівкою, глушник з прицільними пристосуваннями, приклад) автомат транспортується в спеціальному кейсі разом з прицілами і магазинами. Збірка займає від 30 до 60 секунд в залежності від підготовки стрілка.

Тактико-технічні характеристики автомата АС «Вал»:

Калібр 9 мм
Патрон 9 × 39 СП-5, СП-6
Вага: без патронів 2,5 кг
з патронами 2,96 кг
Довжина: загальна 875 мм
зі складеним прикладом 615 мм
Початкова швидкість кулі 290 м / с
Темп стрільби 900 постр. / Хв
Ємність магазина 10 і 20 патронів
Прицільна дальність 400 м

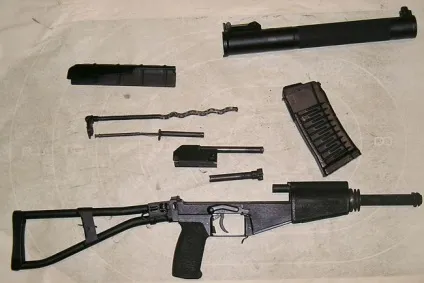

Неповне розбирання автомата АС «Вал»:

Відокремити магазин, утримуючи клямці магазину.
Відокремити глушник при втопленою клямці корпусу глушника.
Відокремити сепаратор від корпусу глушника при віджатої клямці сепаратора.
Відокремити пружину сепаратора.

Відокремити кришку ствольної коробки при втопленому фиксаторе кришки.
Відокремити поворотний механізм, подавши упор механізму вперед.
Відокремити ударник, відвівши його в крайнє заднє положення.
Відокремити затворну раму з затвором, відвівши в крайнє заднє положення.
Відокремити затвор від затворної рами.
Відокремити цівку при втопленою клямці
Відокремити трубку поворотом за годинниковою стрілкою до збігу з шліцом ствольної коробки.

Збірка проводиться в зворотній послідовності.

Комплектація автомата АС «Вал»:

Чохол для перенесення.
Корпус пенала.
Кришка пенала.
Викрутка.
Виколотка.
Йорж.
Протирання.
Ніж-скребок.
Обойма.
Шомпол.
Маслянка.
Чохол прицілу.
Сумка для прицілу і магазинів.
Магазини.
Сумка під ЗІП.
Ремінь для носіння зброї.

Кожен автомат комплектується індивідуальним (одиночним) комплектом запасних частин і приладдя (ЗІП-О). Він призначений для забезпечення експлуатації зразка зброї і підтримки його в справному стані. До складу ЗІП-О гвинтівки входять:
шомпол - має з одного боку кільце, а з іншого - різьблення для навинчивания протирання, йоржа або скребка.
маслянка - стандартна, від автоматів АКМ.
приналежність - стандартна, від автоматів АКМ.
скребок - призначений для видалення порохового нагару з внутрішньої поверхні корпусу глушника. Для чищення він нагвинчується на шомпол. В процесі експлуатації зброї конструкція скребка була змінена.
ніж - служить для видалення порохового нагару з поверхонь сепаратора, стовбура і газового поршня. Ніж має два леза - для чищення зовнішніх поверхонь стовбура і газового поршня, і для чищення сепаратора.
шість 20-зарядних магазинів,
ремінь.
До складу засобів для укладки автомата входять:
чохол для перенесення автомата,
сумка для перенесення прицілу
жилет для розміщення і перенесення - шести магазинів, дві сигнальні ракет, або однієї сигнальної ракети і ножа, трьох ручних гранат, пістолета ПСС і запасного магазина до нього.
Магазини автомата взаємозамінні з такими у гвинтівки ВСС Гвинторіз.

Переваги та недоліки АС «Вал»:

переваги
Невеликі габарити і маса. Куля має прийнятну дульну енергію (665 Дж), завдяки великій масі (16,1 г) довго зберігає її. Так, на відстані 400 м вона складає близько 500 Дж, що забезпечує високу пробивну і забійне дію.
Кучність і влучність стрільби на відстані до 300 м цілком задовільні.
Автомат простий по конструкції, легко розбирається. У розібраному вигляді поміщається в кейсі.
З лівого боку ствольної коробки є універсальне посадочне місце для кріплення оптичних і нічних прицілів різного типу. Інтегрований зі стовбуром глушник забезпечує гарне приглушення звукової хвилі і спалахи полум'я. Накладення залишкового звуку на навколишні шуми робить звук пострілу нерозрізненим. Глушник не має змінних елементів, тому володіє довговічністю.
Перекладач режиму вогню знаходиться поруч зі спусковим гачком, його перемикання можливо без зняття руки з рукоятки управління вогнем.
Використання декількох типів патронів - СП-5, СП-6 забезпечує як високоточну стрільбу, так і ураження цілей в індивідуальних засобах бронезахисту або перебувають за перепоною (в автомобілі).
недоліки
Невисока ефективна дальність стрільби (не більше 400 м). Брязкіт затвора при стрільбі. Затвор можна зводити тільки правою рукою. Металевий приклад недостатньо зручний. Ємність магазина недостатня.
Велика крутизна траєкторії ускладнює вибір точки прицілювання. Для виключення запобіжника необхідно відривати руку від рукоятки управління вогнем. Габарити глушника занадто великі, в той же час жорсткість його сепаратора невелика. Замикання вузла глушника недостатньо вільне і надійне. Відомі випадки пошкодження сепаратора кулею при пострілі.
Використовувані патрони дефіцитні.

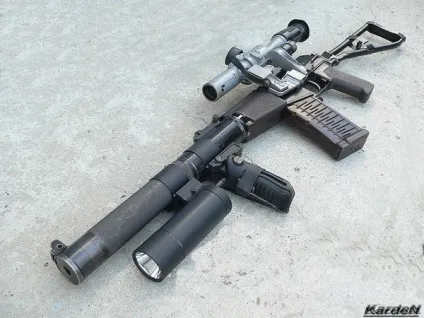

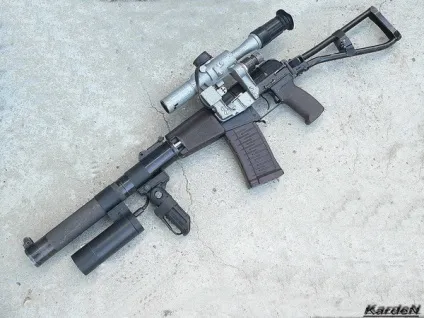

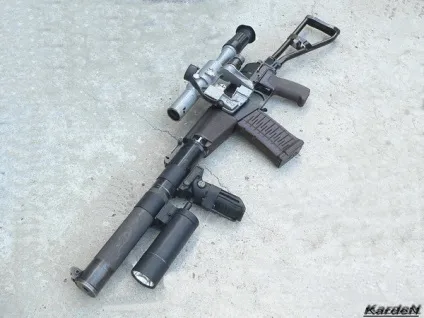

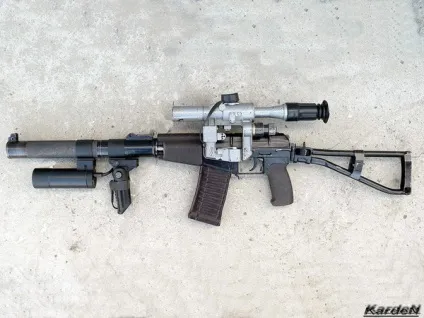

Фото автомата АС «Вал»:
