АВР для генератора збірка, схема підключення
Серед альтернативних джерел енергії широкого поширення набули різні види генераторів електричного струму. Вони найкращим чином підходять для заміських будинків і дач, а також інших місць, де нерідко трапляються перебої з електропостачанням. При раптовому зникненні електроенергії виникає необхідність в швидкому запуску резервного джерела, щоб запобігти порушенню життєзабезпечення об'єкту. Ручний запуск досить складний і вимагає спеціальний знань. Тому в подібних ситуаціях, а також при повній відсутності людей, функція запуску виконується автоматично.
Переважно використовується АВР для генератора, скомпонований на спеціальному щиті. Дана система дозволяє в лічені секунди включити агрегат і відновити подачу харчування. У робочому процесі беруть участь два магнітних пускача і реле, яке контролює наявність напруги в щиті і систему автозапуску в самому генераторі.
АВР для генератора: що це таке
АВР - розшифровується як автоматичне включення (введення) резерву. Під резервом мається на увазі будь-якої генератор, що виробляє електричний струм, в разі припинення енергопостачання об'єкта. Основною функцією АВР є своєчасне перемикання навантаження між двома джерелами. Деякі АВР налаштовуються вручну, однак більшість пристроїв управляються автоматично, за сигналом про втрату напруги, в тому числі і АВР для бензогенератора.
Одним з найважливіших показників, необхідних для автоматичного управління служить напруга, яке контролює первинна обмотка. Сам перемикач забезпечує ізоляцію резервного генератора від змінного струму, що надходить із загальної електричної мережі. У цей період генератор знаходиться у включеному стані і забезпечує подачу тимчасового харчування споживачам.
Робота автоматичного введення резерву здійснюється наступним чином:
- При відключенні електрики через АВР генератору надходить команда про початок роботи.
- Після надходження на пристрій сигналу про готовність генератора, АВР здійснює його з'єднання з домашньою електричною мережею.
- При відновленні подачі електроенергії в приватний будинок, АВР отримує відповідний сигнал і відключає резервне пристрій.
- Одночасно автоматично перемикається проводка між генератором і домашньою мережею.
У разі необхідності вона може змінювати перемикань з метою забезпечення харчування тільки найбільш важливих електричних ланцюгів і ділянок. В якості пріоритетних призначаються системи опалення приміщень, охолодження обладнання та інші додаткові схеми. Більш складні розподілу застосовуються для великих систем резервних установок, що утворюють м'яку навантаження, що плавно переходить з синхронізованого генератора туди і назад. Як правило ці установки застосовуються для того, щоб скоротити величину пікових навантажень.
підключення АВР

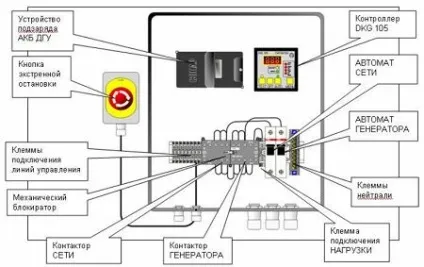

Перед тим як виконувати підключення, необхідно правильно розмістити всі деталі в електричному щиті. Вони встановлюються таким чином, щоб не було перетинів провідників, забезпечувався вільний доступ до контактів і клем. Після цього виконується підключення силової частини АВР і контролерів відповідно до принципової електричної схемою.
Комутація силової частини і контролерів здійснюється за допомогою контакторів. Після всіх підключень виконується безпосереднє з'єднання АВР з генератором. Правильність і якість підключень і з'єднань провідників і інших елементів перевіряється за допомогою мультиметра.
При використанні звичайного режиму, коли подача напруги виробляється від звичайної ЛЕП, в системі АВР спрацьовує автоматика для генератора і відбувається включення першого магнітного пускача. через який подається напруга до щита приватного будинку. З настанням аварійного режиму, при якому напруга в мережі відсутня, за допомогою реле виконується відключення магнітного пускача № 1 і подача сигналу генератора на виробництво автозапуску. Після початку роботи генератора в щиті АВР настає спрацьовування другого магнітного пускача, через який напруга починає надходити на розподільний щит домашньої електричної мережі.
Робота в такому режимі триватиме до появи основної подачі електрики або до закінчення пального в самому генераторі. Коли основна напруга включається в мережу, генератор і магнітний пускач № 2 вимикаються, а магнітний пускач № 1, навпаки, почне працювати, а вся система переходить на звичайний режим роботи.

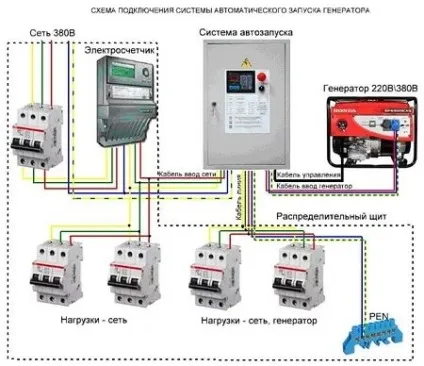

Установка щита автоматичного введення резерву виконується після електролічильника. Таким чином, під час роботи генератора облік спожитої електроенергії не проводиться. Крім того, щит АВР для генератора встановлюється до основного щита домашньої мережі. В результаті, він виявляється встановленим між лічильником електроенергії і розподільним щитом.
Якщо сумарна потужність споживачів, наявних в будинку, перевищує можливості генератора або сам агрегат недостатньо потужний, на його лінію підключаються тільки ті прилади та обладнання, які дійсно необхідні для забезпечення нормальної життєдіяльності об'єкта до того моменту, поки не буде включено основне електроживлення.
Як самому виготовити АВР
Пристрої, обладнані автозапуском відрізняються високою вартістю, тому рекомендується зібрати АВР для генератора своїми руками, використовуючи ті ж елементи, що і в заводських моделях.

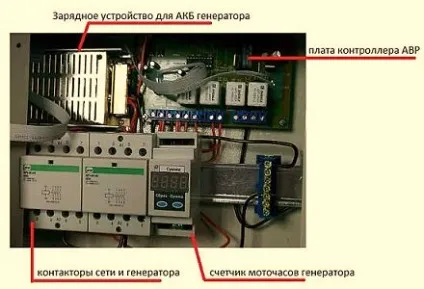

Основний і найбільш дорогою частиною автомата є універсальний контролер. В якості силової частини використовуються контактори, що виконують безпосереднє переключення з загальної мережі на локальну мережу генератора. Для розміщення всіх деталей знадобиться щит або шафа, найбільш відповідний за розмірами для даного пристрою. В якості блоку живлення схема АВР для генератора рекомендує використовувати спеціальний центр управління на 1-3А, а в перемикачі повинні бути три рівні робочих режимів. Слід заздалегідь приготувати електричні інструменти, кабель та з'єднувачі.
Для забезпечення якісного складання avr для генератора необхідно дотримуватися певні рекомендації і порядок дій. При самостійному виборі контролера потрібно звертати увагу на наявність инверсной повітряної заслінки. Даний елемент дуже корисний для генератора, обладнаного механічної заслінкою. Вибираючи контактори, слід орієнтуватися на їх пропускну здатність. При відсутності в приладі електромеханічного захисту, її потрібно придбати окремо.
Для того щоб зібрати АВР своїми руками, схема передбачає автоматичне контролюючий пристрій, яке повинно мати нормальне постійна напруга. Виконання цієї умови покладено на блок живлення. Зазвичай використовується акумулятор підвищеної потужності, оскільки при значних навантаженнях він дуже швидко розряджається. За допомогою цього блоку харчування відбувається регулювання вихідної напруги. Всі деталі рекомендується купувати тільки в перевірених спеціалізованих торгових точках, віддаючи перевагу продукції найбільш відомих виробників.

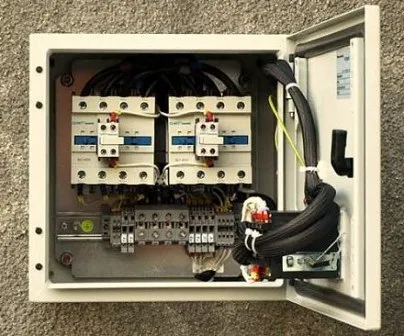

Збірка починається з установки всередині електричного щита всіх деталей і елементів. Монтаж здійснюється таким чином, щоб не було перетинів провідників між собою, а контакти і клеми були доступні. Для складання використовується схема підключення АВР до генератора. Після цього підключаються контролери та силова частина.
Слід звернути серйозну увагу на недопущення паралельного включення генератора з міською електричною мережею. У цьому випадку агрегат може бути серйозно пошкоджений, аж до повного виходу з ладу. Для того щоб уникнути подібних негативних наслідків, рекомендується скористатися спеціальними щитами, що забезпечують автоматичне або ручне перемикання на автоматичне введення резерву. Це можуть бути різні види сільноточних комутаторів навантаження або автоматичних регуляторів напруги генератора.
При підключенні потрібно враховувати наявність двох кабелів, що входять в щит АВР. Один з них відноситься до основної мережі, а інший - до резервної. При різних алгоритмах роботи відбувається їх почергове перемикання. На виході до споживачів простягається єдиний силовий кабель.
