Аварійна usb-зарядка своїми руками

Для його виготовлення знадобляться:

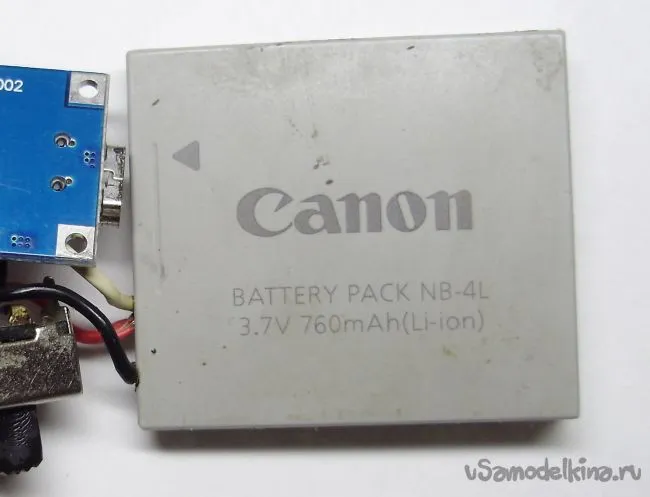

-Li-Ion акумулятор
-контролер заряду Li-Ion акумулятора
-підвищує перетворювач 3-5V
-ну і звичайно дроти, перемикач і молекулярний клей

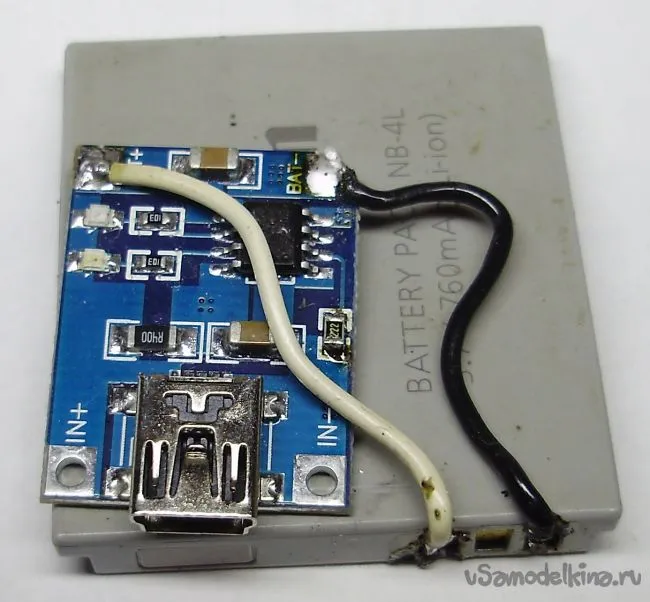

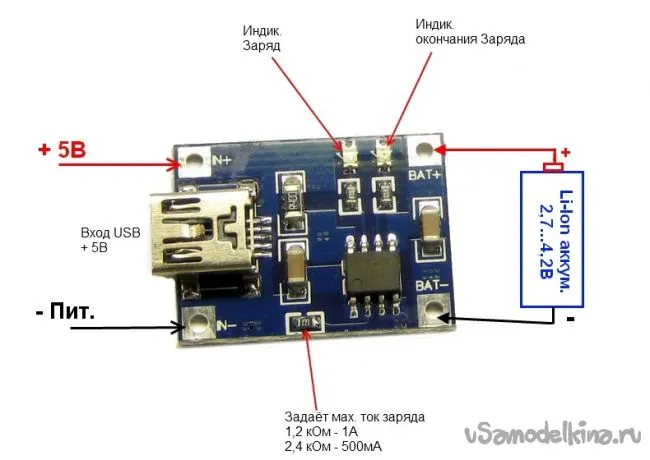

Для того, щоб упевнитися в його працездатності, знадобиться контролер заряду Li-Ion акумулятора. У даній конструкції був використаний найдешевший варіант Tp4056. Виглядає він у такий спосіб:

Знайти його можна в будь-якому радіомагазині, а вартість його $ 0,5. Він буде заряджати акумулятор від USB струмом, який буде встановлений підбором резистора, зазначеного на зображенні.

Від виробника цей блочек приходить з резистором в 1,2кОм, що відповідає максимальному струму заряду для цього блоку - 1ампер. Ось таблиця, по якій можна вибрати номінал токозадающего резистора:

У даній конструкції застосований токозадающій резистор номіналом 2,2кОм, що відповідає максимальному струму заряду 500-550мА. Струм максимального заряду вибирається таким, щоб він не перевищував значення ємності акумулятора, оскільки значне перевищення струму заряду обов'язково призведе до виходу акумулятора з ладу.

На блочками є два світлодіода, один червоний, який сигналізує процес зарядки акумулятора, другий синій, що сигналізує закінчення зарядки. Після залиття всієї конструкції прозорим термоклеем, вони красиво підсвічують весь пристрій.

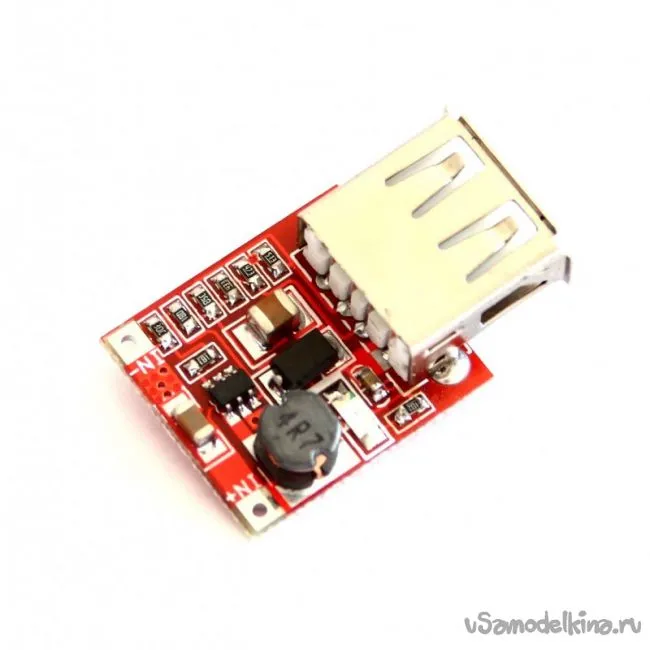

Після того, як акумулятор був заряджений і перевірений під навантаженням, тим самим показавши свою працездатність, підпоюють підвищує перетворювач 3-5 вольт. Він може бути промислового виробництва, наприклад ось такий:

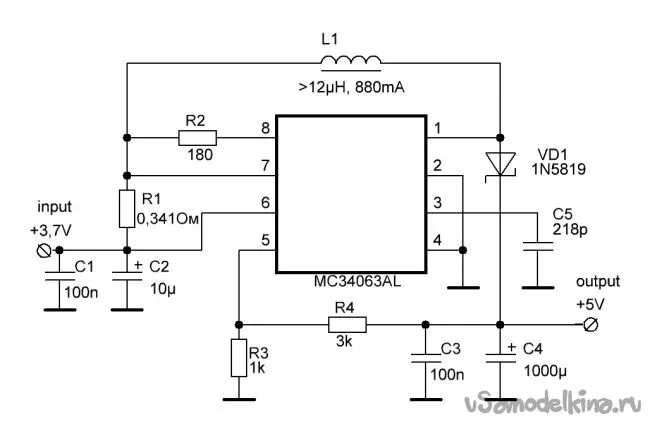

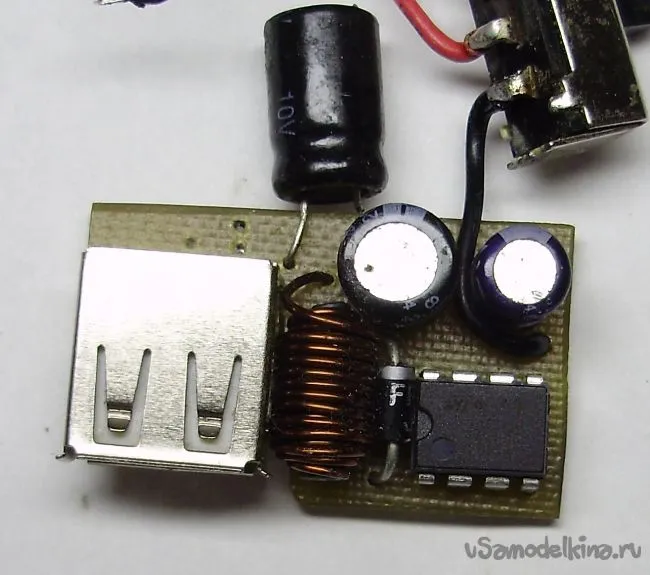

Називають його «3-5V to 5V 1A Adjustable Step-up Power Supply Module with USB Output», або його можна виготовити самостійно на базі широко поширеною мікросхеми mc34063. А оскільки саморобний вже був, то він і був застосований. Інформації по його розрахунку та виготовлення в Інтернеті предостатньо, так що докладно зупинятися на виготовленні перетворювача не має сенсу. Ось його схема:

Частота перетворення 100 кГц, встановлюється ємністю конденсатора C5. Індуктивність намотана на маленькому ферритовом осерді від якогось старого радіоприймача проводом з перетином діаметром 0,5 мм. Це досить товстий дріт, але він дозволяє значно підвищити ККД пристрою. R1 обмежує вхідний струм перетворювача (захищає акумулятор від КЗ), дільник R3, R4 встановлює напруга на виході рівно 5 вольт, конденсатори C3 і C4 згладжують коливання напруги. Діод VD1 - діод Шотткі з малим падінням напруги, його застосування також підвищує ККД перетворювача.

Перед підвищує блоком встановлюється вимикач, щоб акумулятора вистачатиме розряджався під час простою.
Ось загальна схема пристрою:

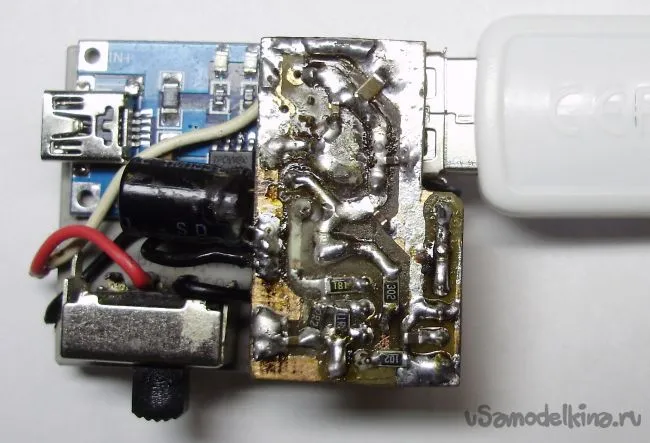

Тепер конструкція спаяна і готова до заливання термоклеем. Не зайвим буде ще раз все перевірити.

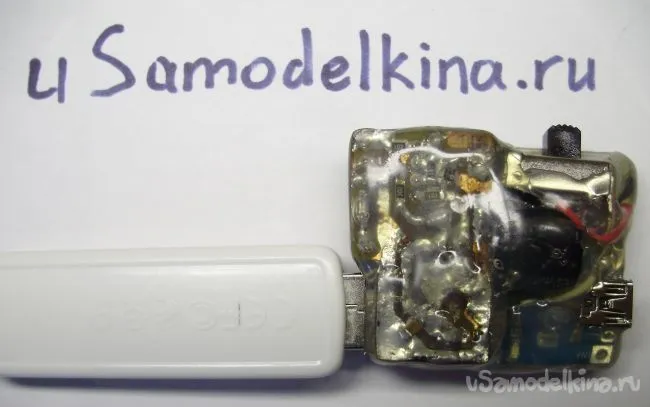

Наостанок вся конструкція заливається термоклеем для механічної міцності і хоч якийсь гідроізоляції.

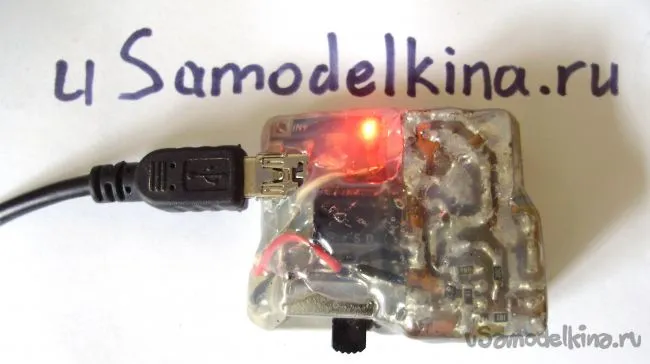

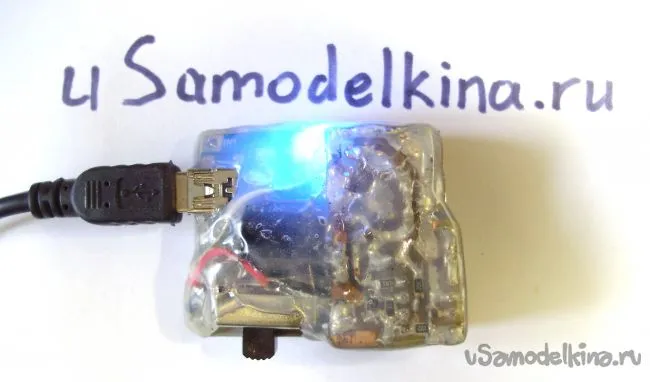

Все, пристрій готовий. Тепер воно ще раз підключається до USB для зарядки (загоряється червоний світлодіод):

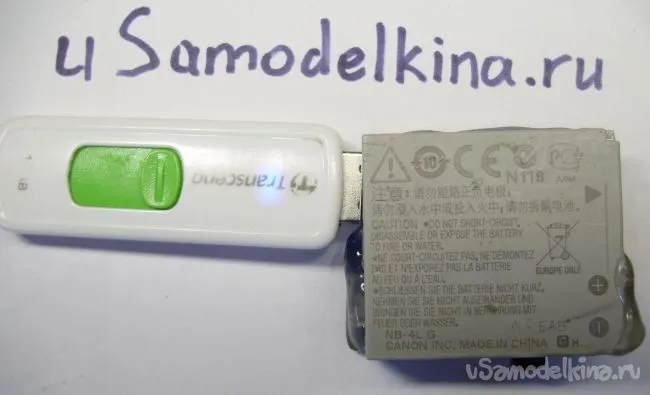

Через деякий час акумулятор зарядився і спалахує синій світлодіод

Це означає що тепер девайс готовий живити і заряджати будь-який USB-споживач.
