Армований піноблок - ще дешевше, міцніше, надійніше

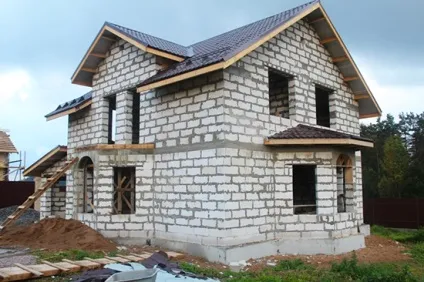

Армовані піноблоки, що застосовуються в будівництві.

Останнім часом багато говориться про переваги пінобетону в будівництві перед іншими видами матеріалів.

Ми розповімо про новаторську технологічної розробки в області виробництва пінобетону, яка багаторазово поліпшила показники матеріалу - це армований піноблок, а також про те, як правильно застосовувати і де встановлювати арматуру при будівництві будинку з пінобетону.

Трохи про матеріал

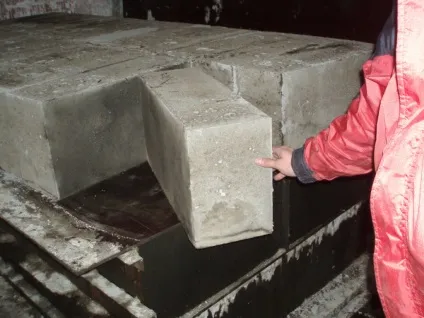

Як же створюється піноблок армований?

До складу пінобетону входять повністю відповідають усім санітарно-епідеміологічним нормам і правилам матеріали:

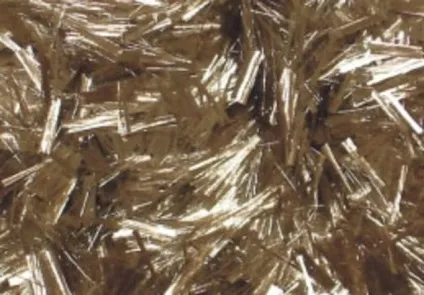

Базальтове фиброволокно, що застосовується при виготовленні армованого піноблоку.

Ось останній компонент якраз і надає блоку ті унікальні якості, які визначаються поліпшеними технічними характеристиками.

Армований блок в кілька разів перевершив звичайний пінобетон за наступними показниками:

Міцність на зріз і розтягання.
Тріщиностійкість.
Ударна і втомна міцність (для застосування в сейсмоопастних районах).
Пожежна безпека і жароміцність.
Морозостійкість.
Водонепроникність.

І якщо звичайна арматура збільшує міцність пінобетону в два рази, то додавання мінеральних армуючих речовин - в три. Крім того, всі інші характеристики матеріалу, такі як екологічність, повітропроникність, безпеку, шумо- і теплоізоляція, абсолютно не постраждали.

Ми з'ясували, чим армований піноблок краще звичайного, тепер поговоримо про правила армування кладки з таких блоків.

Армування будинку з піноблоків

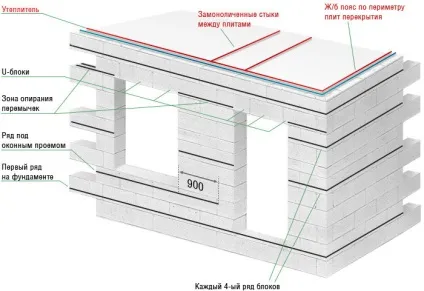

Схема необхідного посилення стін арматурою.

Якими б унікальними якостями не володів окремо взятий блок, але при будівництві все ж необхідно додаткове армування конструкцій: стін, перегородок, кутів.

Робиться це для рівномірного розподілу навантаження від перекриттів і покрівлі на стіни, зв'язки всіх вузлів в єдине ціле, додання будовою певної жорсткості і міцності, збільшення експлуатаційних характеристик будівлі. Давайте розберемося, як армувати кладку з піноблоків.

Розрізняють декілька конструктивів, які підлягатимуть обов'язковому зміцненню:

Розглянемо кожен конструктив окремо.

Укладання арматури на стіни

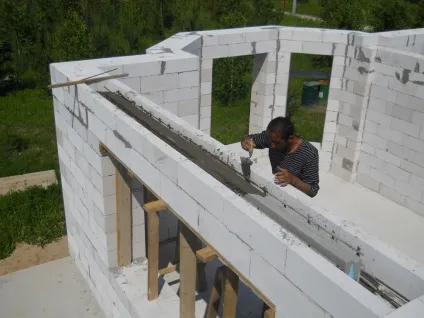

Замонолічування арматури після укладання на стіну між рядами.

Армування стін з піноблоків - необхідна і важлива частина будівельних робіт. Зміцнення стін перешкоджає утворенню тріщин при усадці будинку, підвищує стійкість всієї конструкції. Виконувати армування можна окремими прутами, оцинкованої перфорованої смугою або металевою сіткою.

Армування кладки з піноблоків вимагає суворого виконання основних обов'язкових заходів:

Для роботи зазвичай використовують дріт періодичного профілю діаметром 6-8 мм.
Починають застосовувати арматуру з першого ряду кладки, потім повторюють через кожні 3-4 ряди.
Для укладання прутів на поверхні піноблоків ручним або електричним штрабореза прорізають два ряди паралельно розташованих заглиблень розміром 40 х 40 мм.
Відстань від краю блоку до штраби з обох сторін має бути не менше 60 мм.
Штраби очищають від крихти, знепилюють і змочують водою.
Прорізи заповнюють клейовим складом для кладки або цементно-піщаним розчином.
Прути необхідно повністю втопити в суміші для захисту від корозії і забезпечення спільної роботи вузла.
Надлишки розчину видаляють і додатково покривають штраби з арматурою клейовим або розчинним складом.

Прорізання штраби а піноблоків під укладку арматури ручним штрабореза.

Важливо! При товщині стіни до 200 мм достатньо 1 ряду арматури, якщо товщина більше, то прути укладають в 2 ряди.

Армування піноблоків арматурою роблять, стикуючи окремі прути зварюванням або в'язанням дротом.
Кінці повинні з'єднуватися між собою з перекриттям не менше 300 мм, а при використанні зварювання - не менше 100 мм.
Стики прутів при друхрядном армуванні робляться в шаховому порядку, вони не повинні розташовуватися напроти один одного і потрапляти на прорізи або кути.
Сітка армована для піноблоків робиться на 20-30 мм вже товщини кладки з кроком осередку до 100 мм. Для неї застосовується арматура діаметром 5-6 мм.
При необхідності для зменшення товщини шва між блоками під сітку знімають частину пінобетону, щоб мінімізувати можливість проникнення холоду в приміщення.
Армування піноблоків сіткою кладки (перфорована смуга товщиною 0,65 мм) не вимагає штрабованія і не збільшує товщину шва.

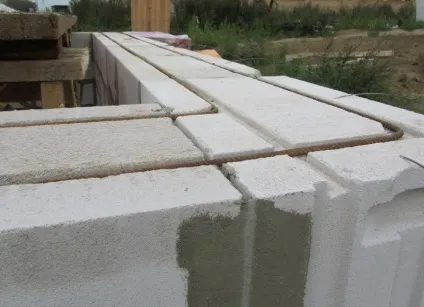

Армування кутів будівлі

На кутах не допускається стикування прутів арматури.

Укладання арматури на кутах проводиться за тією ж технологією, що і на стінах, але є деякі обов'язкові правила:

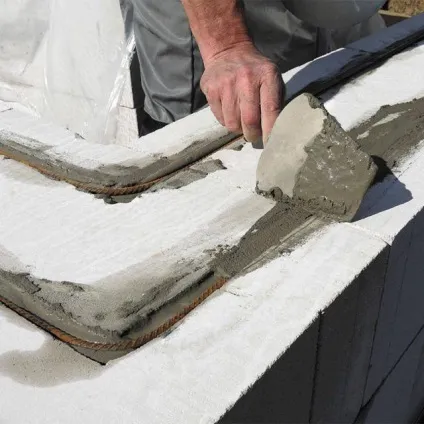

Окрема арматура прокладається в штраби з обов'язковим заокругленням на розі.
Прути повинні загинатися таким чином, щоб кінець на тім боці довжиною не менше 300 мм.
Якщо використовується армована сітка для піноблоків, то накладення її робиться з обов'язковим перетином, рекомендується додатково зв'язати краю сіток між собою.
Під подвійний ряд сіток на розі робиться вибірка пінобетону, і під стик наноситься клейовий розчин.
Не допускається зварювання стрижнів на кутах будівлі, а також накладення окремих прутів або сіток без скріплення їх між собою.
Армована стрічка для піноблоків має товщину до 1 мм, тому для неї не потрібно вирізати спеціальні штраби, величина шва і так буде мінімальною.

армування отворів

Армування прорізів з опалубкою з піноблоків.

Якщо для перекриття віконних і дверних прорізів застосовуються заводські перемички, які вже мають в своєму складі арматуру, тоді ніяких додаткових укріплень не потрібно. Але армування піноблоку обов'язково в разі виготовлення перемичок самостійно безпосередньо на стіні.

Технологія досить проста:

Над передбачуваним прорізом по краях кладки укладають два металевих куточка з полицею від 50 до 100 мм кутами всередину, чим ширше отвір, тим більше куточок.
Краї профілю, що потрапляють на стіни, утаплівают урівень в піноблоки.
Знизу під куточок підводять опалубку з дощок і раскрепляют.
Таку ж опалубку встановлюють з боків кладки над прорізом на потрібну висоту. Можна використовувати замість дощок піноблоки меншої товщини.
Роблять армування отворів сіткою або окремими стрижнями діаметром 6-8 мм.
Заливають бетон, загладжують.
Знімну опалубку прибирають через кілька днів, коли бетон трохи набере міцність і не змінить геометрію при навантаженні. Якщо замість дощок застосовувалися вузькі блоки, то подальший монтаж можна проводити вже на наступний день.

Важливо! Інструкція з армування монолітних перемичок вимагає, щоб куточки заходили на стіну не менше ¼ ширини прорізу. Наприклад, якщо отвір 2 м, то на блоки потрібно випускати кінці не менше 50 см з кожного боку.

монолітний армопояс

Армування сейсмопояс з утепленням пінопластом.

Піноблок з фіброволокном досить міцний, але все-таки має обмеження по навантаженню, тому для розподілу точкового тиску плит перекриття і покрівлі, а також з метою з'єднання конструкції і створення жорсткого каркаса монтують монолітний армирующий пояс по стіні з піноблоків.

Ще його називають сейсмічними або розвантажувальним, так як цей елемент суттєво підвищує здатність будівлі протистояти всіляким навантажень і деформаційних процесів. Крім того, монолітним бетоном можна вирівняти висоту будівлі і поверхню стін по горизонталі, він прекрасно приховає всі перепади висот і нерівності кладки.

Влаштовують пояс по всьому периметру верху несучих стін (зовнішніх і внутрішніх), якщо будинок має два поверхи і більше, то армопояс роблять під перекриття кожного поверху.

Технологія пристрою пояса нескладна, його можна зробити своїми руками:

По верху кладки встановлюється дерев'яна опалубка на всю довжину стін по периметру.
Ширина опалубки дорівнює товщині стін, висота становить 150-400 мм і залежить від ваги плит перекриття.

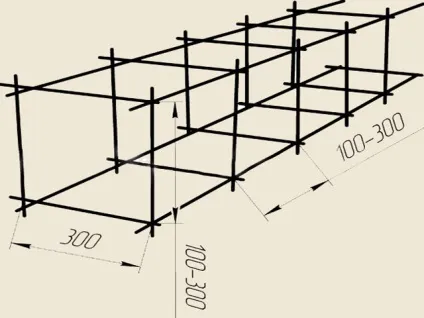

Просторовий каркас для Аміра пояса. Ширина і висота залежать від товщини кладки.

Для армування застосовуються просторові каркаси, які з'єднуються між собою зварюванням або в'язанням.
Захисний бетонний шар від внутрішнього краю опалубки до виступаючих частин каркаса повинен бути не менше 30 мм.

Важливо! Заливку армопоясу бетоном рекомендується робити за один раз до верху, не допускається пошарове або часткове схоплювання суміші.

Для пристрою конструкції потрібно застосовувати бетон не нижче М400.
Для запобігання промерзання в опалубку до зовнішньої сторони кріплять шар утеплювача (пінопласту або іншого плитного матеріалу).
Бетон на поверхні ретельно загладжується, перевіряється рівнем горизонталь. Від того, наскільки чітко вивірений верх паски, залежить правильність монтажу наступних конструктивів - перекриття та покрівлі, а також геометрія всієї будови.
Бетонну поверхню після загладжування необхідно вкрити плівкою, щоб уникнути пересихання і розтріскування масиву.
Опалубку можна зняти дня через 2-3, але продовжувати зволоження бетону ще деякий час.
Подальший монтаж можна починати не раніше, ніж через 7-10 днів, в іншому випадку від навантаження почнеться руйнування конструктиву.

При будівництві будинку з двох і більше поверхів армирующий пояс необхідно робити під кожне перекриття.

Повторимо ще раз, що армуючий пояс для піноблоків має важливе значення для всього конструктиву, тому ціна вкладених коштів і зусиль прямо пропорційна міцності, надійності та довговічності майбутнього будинку.

І на закінчення треба сказати, що будинок, побудований з армованого пінобетону, менш схильний до сезонної усадки, не потрібно буде вичікувати рік, щоб почати чистову обробку приміщень, можна буде зайнятися цим відразу після закінчення будівництва.
