Головна - Обробка - Створення надійного арматурного каркаса для фундаменту своїми руками

Як жодна людина не обходиться без свого скелета, так і фундамент не зможе виконувати свої функції без якісно виконаного армування. Порівняння це не випадково. Арматурний каркас для фундаменту - це і є його надійний «скелет», правильно виконавши який, можна забезпечити основи необхідну міцність і стійкість, а також довговічність. Не обов'язково звертатися до фахівців, щоб виготовити його - з цим завданням може цілком впоратися кожен з нас, варто тільки захотіти.

Основні критерії вибору арматури для зведення фундаменту

Армування фундаменту потрібно в першу чергу для запобігання його швидкого руйнування і забезпечення його довговічності. «Правильний» матеріал для армування, завдяки якому фундамент простоїть не один десяток років, повинен відповідати чітким вимогам і стандартам. Він повинен бути обов'язково до корозії, мати високу міцність, втомної довговічністю і пластичністю, добре зчіплюватися з бетоном. Крім того, для зміцнення фундаментів використовується даний матеріал певного діаметру і класу.

Існуюча на сучасному ринку будматеріалів арматура буває двох різновидів - металева і неметалеві. Першу виготовляють з особливою стали гарячого (стрижнева) або холодного (дротова) прокату. Неметалеву ще називають композитної, так як вона проводиться з волокон скла, базальту, вуглецю або арамида з використанням термопластичних або термореактивної полімерної просочення. У вітчизняному будівництві перший вид арматури використовується частіше, ніж другий, зважаючи на порівняно недавнього впровадження останньої. Тому краще вибирати «перевірений» варіант.

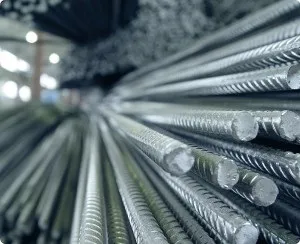

За способом формування розрізняють дротяну, стрижневу і канатну арматуру. Її поверхня може бути або гладкою, або рифленою (з періодичним профілем). Для зведення фундаментів використовуються саме стрижні з ребристою поверхнею, так як вони дозволяють міцніше зчепитися з бетоном. Кругла гладка арматура служить в основному конструктивним елементом, її діаметр повинен бути менше, ніж у профилированной.

Наступний параметр, який необхідно чітко знати при виборі арматури - її товщина, або діаметр. Він може багато в чому визначити міцність арматурного каркаса і, отже, фундаменту в цілому. Товщина арматурних прутів зазвичай залежить від виду грунту і передбачуваного навантаження на фундамент. Найчастіше використовуються вироби діаметром 8-16 мм, але краще вибирати не менше 10 мм.

Вид арматури буде залежати також від того, де саме вона буде використовуватися. Так, для запобігання виникнення вертикальних тріщин використовується поздовжня, для похилих - поперечна. За призначенням і сфер застосування розрізняють також такі різновиди будівельної арматури:

• робоча - застосовується для зниження зовнішніх навантажень і зменшення напруги, яке надає блокова маса;
• розподільна - як видно з назви, використовується для розподілу навантаження і збереження стійкості робочих стрижнів;
• хомути - захищають бетонну конструкцію від появи тріщин у опор, а також застосовуються для зв'язки стрижнів в арматурному каркасі;
• монтажна - необхідна для складання арматурного «скелета», підтримує сталеві прути при бетонуванні в потрібному положенні; здійснюється у вигляді каркаса, конструкції або сітки;
• штучна - також застосовується при складанні каркаса, але за тієї умови, що обсяг роботи невеликий.

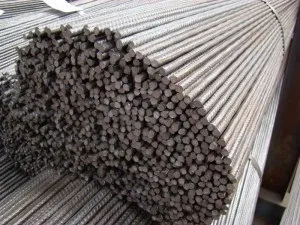

Арматура для фундаменту

Важливі моменти, які необхідно знати при виборі арматури

Уважно ознайомившись з характеристиками матеріалів для арматурного каркаса майбутнього фундаменту, можна сміливо робити їх закупівлю. Але і тут не обійтися без деяких тонкощів. Перш ніж вибирати і купувати арматуру, слід передбачити декілька важливих моментів. Вчасно звернувши на них увагу, ви не помилитеся з вибором і точно зможете створити міцний і довговічний «кістяк» вашого фундаменту.

1. Тип грунту і вага майбутньої будови. Ці параметри потрібно знати, щоб розрахувати навантаження на фундамент і, отже, вибрати потрібну вам арматуру. Якщо планується спорудження дерев'яного будинку на стійкій грунті, то підійде арматура товщиною 10 мм; відповідно, для важких будівель і слабкого грунту потрібно більш грунтовна (від 14 до 17 мм в діаметрі). Ці вимоги стосуються поздовжніх, нижніх і верхніх частин каркаса; поперечні ж можуть бути трохи тонше.
2. Тип майбутнього фундаменту. Від того, яке підстава для майбутнього будинку або іншої споруди планується звести, буде залежати і тип арматури. Так, наприклад, для столбчатой ​​основи підійдуть прути діаметром 10 мм, а для стрічкової або монолітної - більш товсті. Хоча, як показує практика, десятімілліметрових буде досить і в цьому випадку.
3. Розрахунок кількості і вартості арматури. Тут необхідно взяти до уваги не тільки вищеописані параметри (тип ґрунту, тип фундаменту і т. Д.), Але і розміри майбутньої будови, для стовпчастого фундаменту - кількість стовпів. Також не зайвим буде довідатися про ціни на арматуру, щоб заздалегідь розрахувати суму, яку доведеться віддати за неї.

Як самому армувати стовпчастий фундамент?

Основна перевага стовпчастого фундаменту полягає в тому, що його можна ставити абсолютно в будь-яких кліматичних умовах, навіть на самих несприятливих грунтах. Основний же його недолік - до важких домівках, а також до будівель, які мають підвали, застосувати його не можна. Якщо ж планується будівництво будинку з щитовими, рубаними або каркасними стінами без цокольного поверху або підвалу, то стовпчасті підставу - це один з найкращих варіантів. До того ж, технологія його армування не є такою вже складною.

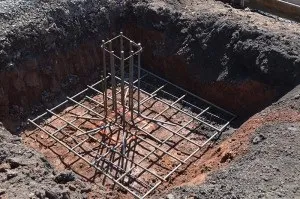

Армування стовпчастого фундаменту

Для зміцнення стовпчастого фундаменту потрібно арматура з ребристою поверхнею. Рифлена поверхня забезпечує хороше зчеплення з бетонною масою. Перед початком роботи її необхідно очистити від бруду і пилу. Арматурний каркас для фундаменту стовпчастого типу зазвичай скріплюється на його кутах.

Перший етап - це підготовка арматурних прутів. Буде потрібно 4-6 довгих десятімілліметрових стрижнів з рифленою поверхнею і кілька більш тонких, шестімілліметровой. Якщо ж стовпи вузькі, можна обійтися двома прутами. Довжина їх повинна бути приблизно на 10-15 см коротше самих стовпів - це потрібно для того, щоб запобігти корозії, пошкодження і видавлювання з бетонної основи. Далі все залежить від передбачуваного навантаження на фундамент. Якщо вона невелика, то прути можна зв'язати дротом, якщо ж майбутня будівля буде важким, то для більшої надійності потрібно скористатися зварювальним устаткуванням.

Встановлювати арматурний каркас слід на підготовлену заздалегідь гідравлічну подушку. Після цього можна заливати бетонну суміш. Робити це потрібно акуратно і поступово - по 20-25 см. Щоб уникнути появи випадкових пустот і утворення бульбашок повітря, бетон необхідно ретельно пресувати.

Як самому армувати стрічковий фундамент?

Стрічкова основа є однією з найпоширеніших фундаментних конструкцій. Вона являє собою горизонтальну смугу, що оперізує весь периметр будівлі, що проходить під його зовнішніми несучими стінами і внутрішніми конструктивними перегородками. Основне її перевага - це порівняльна простота виготовлення. Як і будь-якого іншого типу фундаменту, їй потрібен надійний «скелет», який забезпечить її міцність і продовжить термін експлуатації. Далі мова піде про те, як самому зробити арматурний каркас для стрічкового фундаменту.

Для виготовлення останнього буде потрібно сталева арматура. Вона майже не стискається, вельми пластична, запобігає деформації фундаменту і стін, а також зсуви ґрунту. Спочатку потрібно грамотно її підібрати - в залежності від фактичного навантаження на підставу. Слід врахувати вагу майбутньої будівлі і глибину фундаменту, і тільки потім вибрати вироби потрібного діаметру (зазвичай - 10-12 мм).

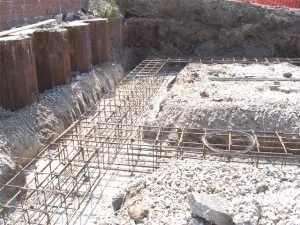

Армування стрічкового фундаменту

Виготовлення арматурного каркаса для фундаменту стрічкового типу не обходиться без деяких нюансів. Необхідно попередньо розрахувати відстань між прутами каркаса і відобразити його в проекті. Залежить воно від глибини майбутньої основи і може становити 10-25 см. Самі осередки каркаса не можуть бути більше або менше, ніж 40 × 30 см (довжина і ширина відповідно), глибина ж їх буде залежати від передбачуваного навантаження на фундамент.

Як відомо, існує два варіанти з'єднання частин арматурного каркаса фундаменту - зв'язування і зварювання. У випадку з стрічкової основою зварювання використовувати не рекомендується, так як вона змінює фізичні властивості металу і робить його значно тонше. Найкраще пов'язувати прути в місцях з'єднання за допомогою дроту. Бажано при цьому забезпечувати їх цілісність і уникати проміжних сполук.

Детальна інструкція в деталях розповість, як зібрати міцний і надійний «кістяк» для заснування даного типу.

Перший і найголовніший етап - це проектування. Так, навіть для створення арматурного каркаса необхідний проект, в якому слід вказати кожен його прутик, їх кількість і основні параметри (діаметр і довжину). Тільки після цього можна приступати до підготовки самого каркаса.

Для початку необхідно приготувати арматуру - основну, діаметром 10-12 мм, і тонший, діаметром, наприклад, 8 мм. Останню потрібно зігнути в прямокутні «кільця».

Починати монтаж арматурного «скелета» потрібно практично одночасно з установкою опалубки. Для виконання його обв'язки слід приготувати гачок і в'язальний дріт. Правильно виконане армування забезпечить достатню міцність всієї конструкції і не дозволить їй деформуватися в процесі заливки бетону.

Потім необхідно вбити сталеві прути в землю по всьому периметру будівлі. До них будуть згодом прив'язані верхній і нижній пояси конструкції. Так забезпечується її оптимальна жорсткість.

Установка арматури проводиться попарно, вертикально або горизонтально. Залежно від способу, крок буде 30 см або 2 м відповідно. У випадку з горизонтальним типом армування на стиках перемичок також потрібно вертикально укласти прути. Якщо з яких-небудь причин характеристики їх в проекті не вказані, то каркас створюється з двох рядів вертикальних прутів, а кріпляться вони горизонтальними смугами, кількість яких буде залежати від глибини підстави.

Дотримуючись цих рекомендацій, можна цілком впоратися із завданням самостійно.

Запорука успішного створення арматурного каркаса

Підводячи підсумки вищесказаного, слід зауважити, що без арматурного каркаса будівництво міцної опори для будівлі, здатної прослужити не одне десятиліття і навіть століття, неможливо. Тільки так можна надійно зміцнити його і запобігти всілякі деформації. Від правильно обраної та встановленої арматури залежить цілісність і збереження не тільки фундаменту, але і стін споруди, особливо несучих.

Необов'язково мати спеціальну техніку і бригаду кваліфікованих фахівців, щоб підсилювати фундамент. З цим завданням можна цілком впоратися своїми руками, маючи мінімальний набір навичок, інструментів і, звичайно ж, саму арматуру. Останню важливо, перш за все, правильно вибрати. А для цього потрібні деякі знання.

Так, необхідно знати, з чого виготовлена ​​арматура і за якою технологією. У сучасному вітчизняному будівництві найбільш поширеними є вироби зі спеціальної сталі. Композитна арматура, хоч і визнана кращою за багатьма параметрами альтернативою металевим виробам, у нас використовується нечасто. Тому краще віддати перевагу перевіреному варіанту.

Вибираючи арматуру, слід звернути увагу не тільки на матеріал, але і на її діаметр, і на поверхню. Кращою для будівництва фундаментів вважається стрижнева з рифленою поверхнею, так як забезпечує краще зчеплення з бетонними сумішами. Діаметр буде залежати від подальшого навантаження на підставу, але найчастіше використовуються вироби товщиною від 10-12 мм, більш тонкі - як конструктивних, сполучних елементів.

Способів створення арматурного каркаса існує всього два - зварювання і зв'язування спеціальної дротом. Перший спосіб, хоч і є більш швидким і акуратним, не рекомендується, так як внаслідок зварювання метал втрачає свої фізичні властивості і стає більш тонким. А це для міцного арматурного каркаса неприйнятно. Найкраще проявити терпіння і вправність і використовувати в якості з'єднувального елемента в'язальний дріт.

Також пам'ятайте, що арматура для каркаса повинна бути, перш за все, якісною. Вона повинна бути стійкою до корозії, досить пластичної, вельми міцної - словом, такий, щоб витримувати максимальні навантаження і забезпечити збереження фундаменту і всієї будівлі. Тому вибирати її краще в спеціалізованих магазинах і тільки від перевірених виробників. Підручні засоби в якості арматури не підійдуть.
