Арматура для стрічкового фундаменту діаметр, схема, армування кутів

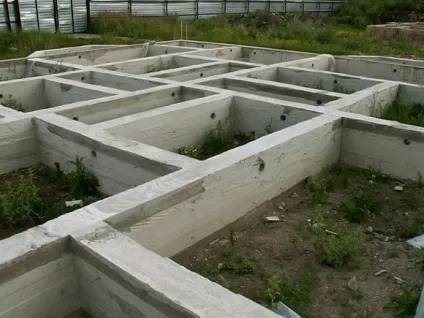

Найбільш популярний фундамент в приватній забудові - стрічковий. Найчастіше це бетонна стрічка, на яку спираються стіни будинку.

Бетон здатний виносити великі статичні навантаження (оскільки витримує величезне зусилля на стиск), але уразливий для динамічних навантажень.

При зусиллі на розтягнення, яке часто виникає при переміщеннях і морозному обдиманні грунту, стрічка може потріскатися.

Щоб цього не сталося, її армують металевим прутом. Як правильно армувати стрічковий фундамент своїми руками?

Яка арматура краще для стрічкового фундаменту?

Армування стрічкового фундаменту можна виконати сталевими або композитними матеріалами, тобто металевими або склопластиковими стрижнями. Їх відпускають в бухтах від 50 до 100 метрів, іноді у вигляді нарізаного металопрокату від 6 до 12 метрів.

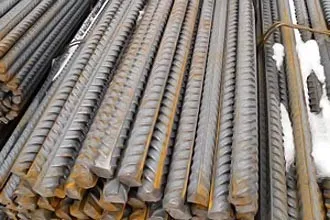

сталева арматура

склопластикові стрижні

Переваги стеклопластиковой арматури для фундаменту - стійкість до корозії, хімічна інертність, немагнитность, відсутність електропровідності і статичної електрики. Цей матеріал використовують, наприклад, при влаштуванні фундаментів під технічні споруди, для яких важливо відсутність радіоперешкод.

У приватній забудові застосовують рідко: через погане розтягнення на вигин він не дуже ефективно виконує свою основну функцію.

Особливості та діаметр арматури для стрічкового фундаменту:

для вертикалей і поперечок використовується гладкий або рифлений прут товщиною близько сантиметра;
для поздовжньої частини каркаса, що приймає на себе основні навантаження, вибирають рифлений матеріал до двох сантиметрів (для приватного будинку цього достатньо);
для в'язки використовують сталевий дріт або стягнуті хомути;
іноді для з'єднання прутів застосовують зварювання. Для неї підходить метал з маркуванням «С».

Для армування фундаменту не дозволяється використовувати:

профільні куточки;
металеві труби;
сітку-рабицю, в т.ч. з великої осередком;
залізні троси;
пластикові пляшки і т.д.

до змісту ↑

Як розрахувати арматуру для стрічкового фундаменту

Для мелкозаглубленних фундаментів (не глибше 90 сантиметрів) каркас виконують з двох поздовжніх рядів, по два прута в ряду. Для заглиблених (нижче промерзання грунту, тобто глибше півтора метрів) поздовжні прути кладуть на трьох-чотирьох рівнях.

Для мелкозаглубленних фундаментів

Для заглиблених фундаментів

між вертикалями крок від 40 до 80 см;
між горизонталями - від 30 до 60.

Мінімальний діаметр прутів залежить від умов армування:

поздовжній прут для сторони довжиною до 3 метрів - 1 сантиметр;
більше трьох - 1,2;
поперечки при висоті каркаса до 80 см - 0,6 см;
більше 80 - 0,8 см.

Для наочності наведемо приклад розрахунку.

Кількість арматури для стрічкового фундаменту: (до отриманих цифр слід додати запас близько 10%):

Довжина поздовжніх прутів: 20 метрів множимо на 4 = 80 метрів;
Вертикальні штирі, з п'ятисантиметровим відступом від поверхні: 1,4 метра помножити на кількість перетинів (51) вийде 71,4 метра;
Поперечки: 40 * 0,3 * 2 = 24 метри;
Відділення знаходиться на перехресті потрібно 30 сантиметрів дроту для в'язки, по чотири стику на секцію. З запасом - прядка 70 метрів.

Схема армування стрічкового фундаменту

Порядок дій при армуванні наступний:

2. Залити бетонну підошву шаром 5 сантиметрів для захисту металу від корозії. Замість підошви можна використовувати більш економний варіант: підкласти під вертикальні прути камені або уламки цегли. Але це довгий і енергоємний спосіб.

4. Укласти на бетон розрахункове число поперечних прутів з кроком в межах 0,8 см.

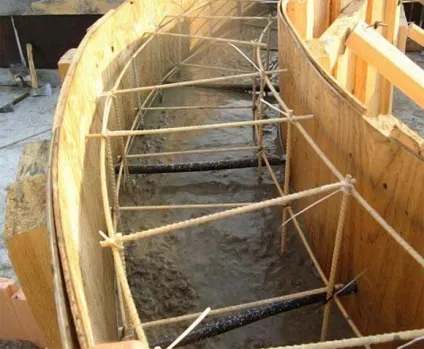

5. Укласти уздовж стінок канави два ряди поздовжніх прутів. Зв'язати перетину. Між собою фрагменти горизонталей з'єднують внахлест. Довжина нахлеста - 50 діаметрів прута мінімум.

6. На стиках встановити вертикальні прути. Їх ставлять перпендикулярно покладеному нижнього рівня, відхилень від вертикалі не повинно бути. Прив'язати.

7. До вертикалях прив'язати верхній ярус поперечок. Перехлест решт рамки при цьому повинен бути мінімум 20 сантиметрів.

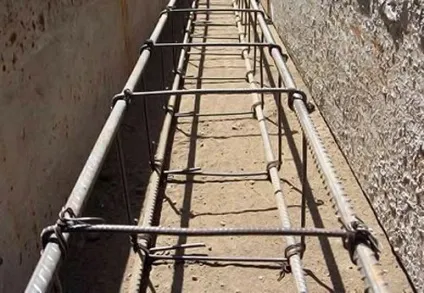

8. Укласти верхні поздовжні прути, скріпити з іншою конструкцією хомутами або дротом.

9. Зафіксувати каркас щодо опалубки. Між металом і дошками повинно залишатися не менше п'яти сантиметрів. Таке ж мінімальна відстань залишають між прутами і верхньою межею бетону.

Як правильно в'язати арматуру для стрічкового фундаменту

Для запобігання і самого каркаса, і бетону від розвитку корозії перед початком монтажу слід очистити арматурні прути від іржі і бруду.

Для роботи буде потрібно інструмент: затискачі, спеціальні гачки для в'язання дроту, полотно або ножиці по металу.

Саморобний гачок можна виготовити з шматка арматури: обточити наждаком кінець прута 6 або 8 міліметрів, загнути і надіти на протилежний кінець дерев'яну або пластикову трубку. Ручка повинна розташовуватися під тупим кутом до робочої частини гачка. По обидва боки її фіксують наполегливими шайбами, шайби прихоплюють зварюванням.

Дії при зв'язуванні:

Завести зігнуту вдвічі дріт під потрібний стик прутів.
Підчепити гачком петельку згину.

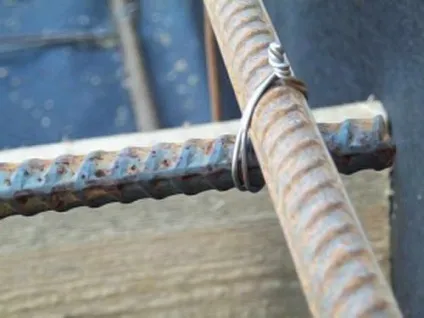

У два-три оберти зв'язати петельку з іншим (подвійним) кінцем дроту.

Проблемний момент при монтажі - армування кутів стрічкового фундаменту. У кутах утворюється концентроване напруга, це самі навантажені точки. Для компенсації навантаження використовуються Г-образні або П-подібні посилення хомутами. Г-образні застосовують для тупих кутів.

А) за допомогою нахлеста і лапки, Б) за допомогою Г-образного хомута. 1. горизонтальна арматура, 2. нахлест, 3. лапка, 4. вертикальна арматура, 5. поперечна арматура, 6. додаткова поперечна арматура, 7. Г-подібний хомут, d - діаметр стержня арматури
