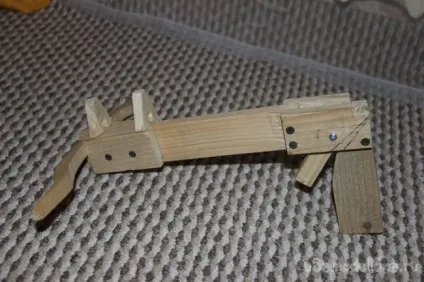

Арбалет пістолетного типу з дерева

Ті, хто дивиться на цьому сайті різні саморобки бачили, що я вже показував один варіант саморобної арбалета. І сьогодні я вам хочу показати ще одну з ідей як зробити арбалет пістолетного типу. Багато хто говорить можна ж купити його в магазині, але арбалет своїми руками буде цікавіше і більш захоплююче. Серед знайомих і друзів ви можете постріляти відпочинку або будинку. Виготовлення такого арбалета не складе великих труднощів і зайвих витрат. Також можна до цього арбалету зробити стріли з наконечником зі звичайного дротика.

Матеріали і інструменти:
- дерев'яні рейки
- свердло
- шурупи
- ножівка або лобзик
- болтик з гайкою
- гумка

Крок 1: Для початку подивимося креслення.

Крок 2: Для початку нам потрібно зробити основну рейку. Беремо і відрізаємо нам потрібну заготовку, розміром 240 * 40.

Крок 3: Тепер в нашій заготівлі потрібно випиляти, паз розміром 15 * 10.

Крок 4: Тепер робимо спусковий механізм. Для цього робимо 2 заготовки, розмір однієї 80 * 40. І робимо паз на розі 15 * 10.

Крок 5: Тепер нам потрібен курок. Робимо заготовку розміром 100 * 18. І трохи під кутом відрізаємо край.

Крок 6: Робимо ручку, розмір її 140 * 40. І закруглюємо край.

Крок 7: Робимо 2 заготовки розмір кожної 80 * 40.

Крок 8: Тепер робимо тримачі для стріл. Розміром 35 * 40.

Крок 9: І нам залишилося зробити лук. Довжина становить 300 мм.

Крок 10: Приступаємо до збірки. Просвердлюємо в курку отвір і в власниках. Ось так це буде працювати.

Крок 11: Потім прикріплюємо другий власник і прикручуємо ручку.

Крок 12: І прикручуємо основну заготовку.

Крок 13: Потім прикручуємо 2 заготовки.

Крок 14: Потім вставляємо рівно в паз цибулю і прикручуємо його.

Крок 15: Приклеюємо на клей тримачі для стріл.

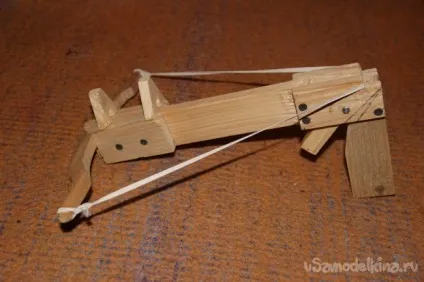

Крок 16: Залишилося натягнути гумку і зробити стріли і арбалет готовий.
