Apc back-ups es 525 пищить блимає зеленим жовтим кольором
Одного разу, в один прекрасний ранок, після 5-ти хвилинної зарядки і бадьорить чашечки кави, вас відвідало натхнення, і ви, не втрачаючи ні хвилини, вирішили завершити обробку фотографій вчорашньої фотосесії. Але при вмиканні ІБЖ (джерело безперебійного живлення) APC Back-UPS ES BE525-RS. той відмовився працювати.
Ваш надійний захисник системи абсолютно несподівано почав вести себе якось не так як зазвичай. Почав пищати і поперемінно мигати зеленим і помаранчевим кольором індикатора харчування.
Ніякі маніпуляції з повторними багаторазовими стартами (включеннями-виключеннями) ДБЖ не дають результату, і ваше бадьорий настрій разом з творчим натхненням потихеньку зникають. Їх місце мимоволі займають злість і неформатні вираження в сторону виробника.

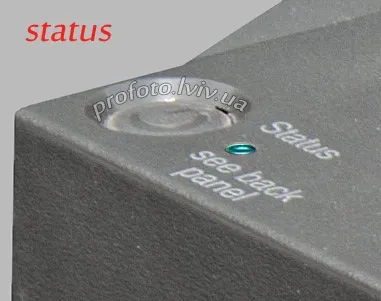

Отже, після натискання на кнопку харчування, див. Фото нижче, замість проходження тесту акумулятора (коли трансформатор пару секунд гуде), ваш UPS через кілька секунд і жовтих спалахів індикатора видає клацання і тут же відключається. Після цього відразу ж починає видавати подвійний біп (сигнал) при кожній наступній зміні кольору індикатора з жовтого на зелений.
Які причини можуть викликати таку поведінку індикатора харчування ДБЖ?
Може бути кілька причин такої поведінки ДБЖ APC Back-Ups ES 525:
- Ресурс акумулятора вичерпаний;
- Реле вийшло з ладу (одно / кілька);
- Конденсатори вийшли з ладу;
- Діоди вийшли з ладу (один / кілька);
- Окислення контактів акумулятора.
У цьому списку перераховані основні можливі причини появи такої звуко-світлової індикації харчування ES 525, які зустрічаються частіше інших. У цій статті я розповім про найчастішою причини появи такої поведінки ІБП, яка викликана виходом з ладу акумуляторної батареї.
Як визначити що причина відмови ДБЖ Back-Ups 525 - несправний акумулятор?
В інструкції до виробу сказано, що така індикація свідчить про відсутність батареї. Але як ми вже знаємо, причин появи такої жовто-зеленої індикації з подвійним біпом може набагато більше. Щоб дізнатися причину такої поведінки ДБЖ, для початку слід почистити контактні клеми акумулятора від можливого окислення. Якщо це не допоможе - замінити стару внутрішню батарею на нову. Це найпростіший і вірний спосіб перевірки працездатності Back-Ups 525, але не найзручніший для більшості користувачів. Чому? Тому що для такого тесту потрібно буде придбати новий акумулятор, який коштує не дешево. І якщо причина буде не в ньому, то що тоді з ним робити? Можна, звичайно, через пару днів віднести батарею в магазин, але не факт що вам повернуть гроші. Та й витраченого часу теж ніхто не поверне. Тому робимо наступне.
Перевіряємо акумуляторну батарею ДБЖ на працездатність
Знімаємо кришку відсіку, від'єднуємо клеми і витягаємо акумулятор з ДБЖ. Після цього шукаємо в балконних, горищних, гаражних засеках два коротких дроти покритих ізоляцією з 10-15см. кожен, і 12-ти вольтную лампочку (бажано з патроном). Отже, потрібний інструмент тестування зібраний і готовий до роботи. Тепер щільно притискаємо зачищені кінці проводів до клем акумулятора, і уважно дивимося на поведінку лампочки.
Якщо ви не використовуєте патрон для кріплення лампочки, будьте вкрай обережні при приєднанні проводів до контактів лампочки. Не допускайте зісковзування контактів з поверхонь лампочки. Це може призвести до короткого замикання батареї, що призведе до внутрішніх пошкоджень електричних ланцюгів батареї і передчасного виходу з ладу. Використовуйте для підключення лампочки спеціальний патрон або зміцните контакти проводів на лампочці за допомогою пайки до контактних поверхонь лампочки.
Якщо лампочка відразу яскраво засвітиться - акумулятор хороший. У разі уповільненого старту батареї, тобто коли лампочка загориться спочатку тьмяно, і тільки через кілька секунд загориться яскраво, це означає що ваш акумулятор вийшов з ладу, і тепер годиться лише для ліхтарика.
Якщо акумуляторна батарея трохи здулася по торцях, см. Фото праворуч, значить, термін експлуатації АКБ давно закінчився. Не варто витрачати час і гроші на яку-небудь реставрацію або відновлення ємності роздутою батареї, відразу ж йдіть в магазин за новою.
Контрольне тестування АКБ
Якщо вашої акумуляторної батареї більше 2-х років, рекомендую проводити контрольне тестування акумулятора, як мінімум, кожні півроку. Тобто перевірити скільки часу тримає батарея при відсутності напруги в мережі, а також подивитися на поведінку індикації ДБЖ.
Яка користь від тестування батареї
Користь від періодичного тестування батареї буде досить відчутна, коли в самий невідповідний момент зникне напруга в мережі, але ємності батареї буде достатньо для коректного завершення роботи вашого ПК. Якщо періодично не проводити такий тест, ви ризикуєте втратити час і гроші на відновлення працездатності ПК і / або втрачених даних.
Як зробити тест і що для цього потрібно
Для тесту нам знадобляться три речі:
- Утиліта PowerChute Personal Edition;
- Прилад (навантаження) з постійним рівнем споживаної потужності;
- Прилад відліку часу (секундомір).
Наведу приклад тестування батареї встановленої в ДБЖ Ups ES 525.

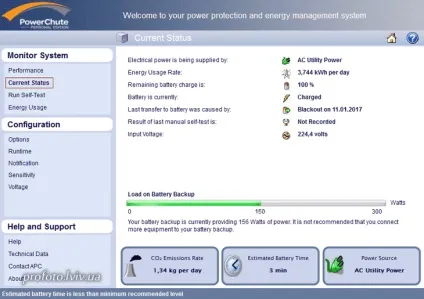

У комплект поставки даного ДБЖ входить програмне забезпечення PowerChute Personal Edition для моніторингу та управління деякими параметрами (для роботи утиліти необхідно підключити UPS до ПК через відповідний USB кабель, який поставляється разом з ДБЖ). Сьогодні нам знадобиться інструмент моніторингу - Current Status. см. скріншот нижче.
Відкрийте утиліту і перевірте поточну споживану потужність ПК, яку пропускає через себе ДБЖ. На малюнку вище, споживана потужність мого ПК становить приблизно 150W (середньо-зважений показник), отже, я повинен підключити до ДБЖ навантаження 150W (± 20W). Споживана потужність не стабільна, вона залежить від рівня споживаних ресурсів апаратної частини ПК запущеними процесами, тому раджу трохи завищити поточний параметр, так би мовити, про всяк випадок.
Таким чином, ми дізналися яке навантаження потрібно підключити до UPS, щоб тестування було коректним. Слід зазначити, що використовуваний прилад (навантаження) повинен володіти постійним рівнем споживання потужності. Не можна використовувати різного роду фени для сушки волосся, електродрилі та ін. Тому у цих приладів немає постійного рівня споживання потужності. Рекомендую використовувати побутові лампи розжарювання в якості навантаження. Отже навантаження підключена, наприклад, галогенова лампа потужністю 150W.
Зверніть увагу, системний блок, монітор і інше периферійне устаткування повинно бути відключене від UPS і батарея повинна бути повністю заряджена.
При працюючому ДБЖ витягуємо мережеву вилку з розетки і засікаємо час, поглядаючи на секундомір. Дочекавшись тиші (коли галогенова лампа згасне і припинитися докучливий писк), зупиняємо секундомір і дивимося на час. Якщо час складає не менше 2-х хвилин, значить батарея цілком жива і готова служити вам вірою і правдою, навіть якщо писк протягом цих 2-х хвилин був щосекундні. Знаючи час роботи ДБЖ від батареї, ви можете не поспішаючи закрити програми та коректно завершити роботу операційної системи. Двох хвилин для цієї процедури більше ніж достатньо.
Причини виходу з ладу свинцево-кислотної акумуляторної батареї
Тут може бути кілька основних причин:
- Акумулятор вичерпав свій ресурс (термін експлуатації від 3-х до 5-ти років);
- Коротке замикання на клемах батареї (недбала експлуатація);
- Некоректна робота зарядного пристрою джерела безперебійного живлення,
- Неправильна полюсовка контактів при підключенні батареї (+ замість - а - замість +);
- Тривала експлуатація (зберігання) в неприпустимих температурних умовах;
- Виробничий брак.
Як правило, після 3-х - 4-х років експлуатації, акумуляторна батарея починає потихеньку в'янути - втрачати ємність. Ресурс батареї часто залежить від умов експлуатації, хоча є ті, хто вважає що це не так. Не можна піддавати батарею тривалої експлуатації в приміщенні з високою вологістю і температурою. Чим вище температура батареї, тим швидше вона втрачає ресурс. Мінусові температури менше шкодять ресурсу акумуляторної батареї в порівнянні з надмірно високими, але їх так само слід уникати. Оптимальна температура експлуатації акумуляторів перебувати в межах +5 - +25 ° C.
Причиною виходу з ладу щодо нової батареї може стати несправність схеми зарядки Back-Ups 525. Якщо зарядний пристрій ДБЖ справно, напруга при зарядці становитиме 12V або трохи більше. У разі некоректної роботи зарядного пристрою ІБП, акумулятор буде заряджатися або занадто високим струмом (15V і більше), або занадто низьким струмом (8V і менше). Щоб перевірити коректність роботи зарядного пристрою Back-Ups 525, досить зняти батарею з включеного ІБП, попередньо від'єднавши клеми низької напруги від батареї. Після цього, щоб виміряти існуюче напруження, підключіть контакти тестера до двох клем харчування.
ті ж самі симптоми. почекав хвилин 10. він пропікался і замовк. діод загорівся як зазвичай зеленим кольором. поки він пропіківался, я завантажив комп'ютер і знайшов цю статтю. як тільки прочитав про всі можливі причини, він включився. схоже злякався). пробуйте і у вас все вийде. спочатку пробуйте нічого не робити.
Олександр, це перша ластівка, яка повідомила Вам що пора придивлятися в комп'ютерному магазині до батарей. Дуже скоро настане момент, коли цей противний писк НЕ буде мовчати. Так що шукайте заміну скоріше)).
вже раз міняв. батарея коштує 200 рублів в магазині який продає комплектуючі до домашніх сигналізацій. такі ж стоять на дитячих машинках. після заміни пластиру пройшло років зо два. так що я готофф!)))
Back-UPS ES 550 пищав безперервно. Замінив два електролітичні конденсатори C14 і C30 (обидва по 22 мкФ / 16V). І все запрацювало! Конденсатори виглядали нормально, проте під час перевірки виявилися битими. Знаходяться поруч з пищалки на платі.
Питання. На ІБП дві індикаторні лампочки (зелена і жовта) - блок працював добре і горіла тільки зелена лампочка а зараз горять дві. Що це?
Володимир, щоб відповісти на Ваше запитання, потрібно знати про яке конкретно ДБЖ йдеться. Вас бентежить тільки те що одночасно горять два індикатора або УПС перестав працювати? Опишіть проблему ширше.
ДБЖ-SVEN. Блок працює не пищить при роботі а тільки коли пропаде напруга. Мене бентежить що горять два індикатори. Начебто повинен горіти тільки зелений або я не правий?
На жаль, не володію інформацією про UPS SVEN. Прочитайте уважно інструкцію, там напевно є відповідь на Ваше питання. Можливо, так і повинно бути. Може червоний індикатор горить в той час коли батарея ДБЖ бере заряд? Хтозна.
У мене такий-же упс APC Back-UPS ES 525 але причина це чи ні не можу зрозуміти. Працює все нормально після натискання на кнопочку викл. зелений світлодіод гасне, через секунду спрацьовує релюшкой, і напруга в 3 розетках знову з'являється. Акумулятор новий, коли поставив було близько 70% заряду. На наступний день стало ще менше. Перевірив зарядку напруга 0. Відніс одному в ремонт, він замінив діод. Зараз зарядка нормальна але чому напруга залишається в розетках зрозуміти не можу. Варто вінд 8.1 вхідна напруга показує то нормально то 9 знаками в вольтах.
версія прошивки 851.t3.l
Цікавий випадок, такого поки не спостерігав на своїх.
Можливо, проблема в якомусь реле або в самій платі, як знати. Після виключення УПСа (кнопкою) напруга повинна бути тільки в одній розетці, а в інших трьох не повинно бути напруги. Сергій, зверніться в сервісний центр, фахівці поставлять правильний діагноз цієї неполадки і полагодять.
У мене ще одне питання виникло! Хочу дізнатися як поводиться упс якщо відключити батарею, потім включити вилку в розетку і натиснути на кнопочку вкл.
буде упс включаться чи ні? Спробуйте будь ласка у себе так зробити! Буду чекати на відповідь.
Сергій, а як поводиться Ваш UPS 525 в таких умовах? На жаль провести такий експеримент не зможу. Думаю, він не буде включатися тому не пройде попередній тест.
Чи включається без батареї і продовжує пищати! Другий раз така проблема. Вперше (4 дні тому) перестав пищати після викл. на 10 хв. На цей раз не рятує маніпуляція. Батарея гріється сильно, це нормально?
Сильне нагрівання батареї під час зарядки свідчить про те, що батарея вичерпала свій ресурс і потребує заслуженого відпочинку - на звалище. Замініть батарею і все повернеться на круги своя.
Добридень! На моєму блоці прояви точно такі, як описані. Виміряв напругу на клемах знятого акумулятора - 11,6 В. Це нормально?
Привіт, Олеже!
Якщо напруга повністю зарядженої акумуляторної батареї менше 12-ти вольт, UPS 525 може почати вести себе так як описано в даній статті. Це не нормально коли напруга АКБ менше 12V. Очевидно, настав час змінити АКБ. Скільки років цей акумулятор відпрацював?
