Антени для цифрового телебачення dvb-t2

Найчастіше, що приходять в наш магазин покупці кажуть: «Мені потрібна приставка на 20 каналів, а то у сусіда якась погана. Вона показує всього 10 каналів ». Думаю, зі сказаного вище, ви вже зрозуміли, що кількість прийнятих телевізійних цифрових каналів не залежить від моделі DVB-T2 ресивера і його ціни.

Безумовно, виходячи з досвіду та набраної нами статистики, не можна стверджувати, що всі ресивери, незалежно від «начинки», однаково добре обробляють слабкий ефірний DVB-T2 сигнал. Однак можна з упевненістю сказати, що якість прийнятого цифрового сигналу цілком і повністю залежить від наявної у вашому розпорядженні телевізійної антени. А ще, як не дивно це може здатися, і від ТБ кабелю, і від якості його переробки.

Антени для ефірного цифрового телебачення.

Всі прекрасно знають, що антени бувають кімнатні та зовнішні, активні (з підсилювачем) і пасивні, покупні і саморобні. Давати рекомендації з виготовлення саморобних антен не входить в мою компетенцію і в завдання даної статті. Тут ми розглядаємо антени, які ви зможете купити в нашому магазині.

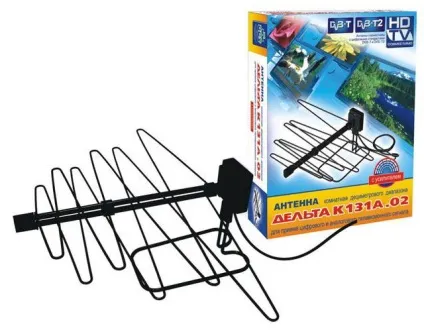

Кімнатні антени для прийому сигналу DVB-T2.

Кімнатні ДМВ антени дуже компактні і немає нічого дивного в тому, що і на дачі багато людей хочуть використовувати саме такі антени. По-перше - не помітно, взимку «не спився» як ялинку перед Новим роком. По-друге - не потрібно лізти на дах, встановлювати щоглу, та й взагалі, мінімум зусиль по закріпленню подібних пристроїв. Але особливість прийому на дачі в тому, що DVB-T2 транслятор може бути малопотужним і при цьому розташовуватися досить далеко, а іноді ще й будинок в низині. Яка вже тут кімнатна антена. Прийом на неї можливий тільки в зоні впевненого прийому, де рівень ефірного цифрового телевізійного сигналу буде досить високий.

Бажаючим використовувати на дачі кімнатну антену, так як полювання часом буває гірше неволі, можна дати досить універсальна порада:

Якщо з вашого або найближчого дачної ділянки, хоч з даху будинку, видно транслятор, то можна спробувати підключити до DVB-T2 ресивера замість антени, наприклад, шматок дроту або коаксіального кабелю. Вибрати в меню приставки пункт «Ручні настройки» каналів і виставити потрібний канал (цей процес описаний в будь-якому з оглядів ресиверів на нашому сайті). Потім, походіть з цим дротом-антеною по кімнаті, наприклад, піднесіть її ближче до вікна, спробуйте підняти її вище до стелі, перенесіть все «обладнання» на горище і т.п. Якщо з'являться хоч якісь мінімальні більш-менш чіткі, а ще бажаніше - стійкі показання шкал «Потужність» і / або «Якість». то можна спробувати спрямовану активну (з підсилювачем) кімнатну антену. З великою часткою ймовірності вона «запрацює».

Якщо активна кімнатна ДМВ антена використовується поряд з досить потужним транслятором, наприклад в межах міста, то краще, якщо буде можливість регулювання посилення. Занадто сильний сигнал для DVB-T2 приставки так само поганий, як і слабкий.

Твердження про те, що в місті можна зловити цифровий ТВ сигнал хоч на цвях - в корені не вірно. Кожне конкретне місце розташування цього «приймає цвяха» буде унікальним за умовами прийому. Навіть антену, і ту доводиться підбирати.

Кімнатні антени, безперечно, мають багато переваг, але, все-таки, найбільш часто буває так, що при всіх маніпуляціях з ними в умовах дачної ділянки ніяких ознак чіткого прийому ефірного цифрового DVB-T2 сигналу домогтися не вдається. У такому випадку без зовнішньої антени буде не обійтися. А для варіантів, коли відстань до найближчого транслятора становить десятки кілометрів, однозначно потрібно зовнішня антена.

І головне питання тут буде звучати так - яка саме?

Швидше за все, ви будете не єдиним володарем DVB-T2 ресивера в вашому садівництві. Придивіться до антен на сусідніх ділянках. до того, куди вони спрямовані. Якщо є така можливість, то поговоріть з господарями, дізнайтеся, як працює їх цифрова приставка з такою антеною. Це напевно допоможе визначитися з вибором.

Зовнішні антени для прийому сигналу DVB-T2.

Як правило, при виборі зовнішньої антени виникають наступні питання:

Яка антена найкраще підійде для прийому цифрового ТБ сигналу на дачі?
Що краще - пасивна або активна?
Де краще встановлювати антену?

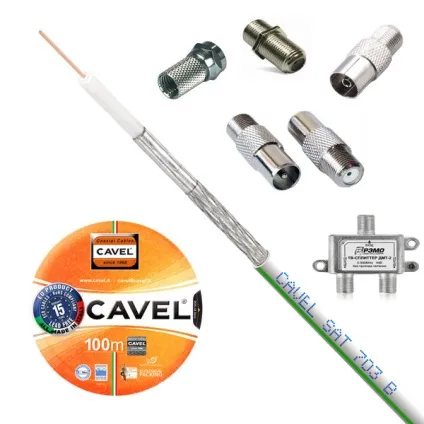

Який кабель вибрати?

На жаль, точну відповідь, який буде справедливий у всіх випадках, можна дати тільки на останнє запитання. Кабель повинен бути якісний. Не варто на ньому економити, так як поганий кабель зведе нанівець всі переваги навіть хорошою антени. Центральна жила повинна бути товстою і м'якою, екран повинен складатися з фольги і мідним, краще луджених, обплетення, а не тільки з фольги. До речі, в найякісніших кабелях використовується подвійна фольга, тобто фольга-плівка-фольга. Діаметр кабелю повинен бути не менше 5-ти міліметрів. Найпростіше знайти фурнітуру для 6-ти міліметрового коаксіального телевізійного кабелю. А втім, про те, який кабель краще використовувати і те, як і чим відрізняється якісний фірмовий кабель від підробок, є досить багато інформації в Інтернеті.

Тепер давайте спробуємо знайти відповіді на інші питання, що виникають при виборі антени для прийому ефірного цифрового телебачення на дачі. Заглиблюватися в наукові нетрі і приводити мудровані технічні характеристики типу коефіцієнта захисної дії антени або коефіцієнта спрямованої дії я не буду.

Покупця може зацікавити лише значення коефіцієнта посилення будь-якої антени, та й то тільки при порівнянні декількох видів антен.

Що ж стосується виробників, то, в основному, ми віддаємо перевагу антен виробництва ЗАТ «НВП ОСТ». чия продукція добре відома в нашій країні під торговою маркою «Дельта». А так же виробам Сумиского електромеханічного заводу «Ремо».

Сучасні зовнішні антени виготовляються зі сталі або алюмінію. Форми їх різні, але найбільш ефективні для прийому сигналу DVB-T2, перевірені часом, логоперіодічеськие ДМВ антени і антени типу «хвильовий канал». Що ж стосується коефіцієнта посилення, то, кажучи по-простому і дуже примітивно, чим довше така антена, чим більше у неї поперечних елементів, тим більше у неї коефіцієнт посилення при інших рівних умовах. Повторюся, подібні антени, мабуть, найкращий варіант для прийому цифрового ТБ на дачі. І саме їх, переважно, ви і можете побачити в нашому магазині і на даному сайті.

Хіт 3. Відмінна логоперіодична антена з підсилювачем для роботи на середніх відстанях.
Безсумнівний плюс - харчування 5 вольт від ресивера DVB-T2.

Однак, на жаль, не буває все дуже добре, завжди є якісь «підводні камені». Ось і тут, набуваючи активну антену, будьте готові до того, що через деякий час підсилювач, швидше за все, вийде з ладу і його доведеться замінювати. В основному, вхідний каскад підсилювача «вилітає» з-за статичної електрики. Це може бути як розряд від наведеної атмосферної статики, наприклад, після грози, так і той, який накопичується, наприклад, в суху, морозну погоду (сніг або пил потоком вітру тре по антені).

На перший погляд, здається, що проблема впливу статичної електрики на антенний підсилювач вирішується досить просто - за допомогою заземлення, але тільки не на дачі. В умовах садової ділянки таке рішення вельми неоднозначно. Штатна грозозахист, погодьтеся, не так поширене явище. А адже ще й блискавки бувають. Серйозною захисту від них на дачі спорудити абсолютно неможливо. Таким чином, заземлені антену, розташовану на домінуючою висоті, ви отримуєте подобу громовідводу. в який, як не крути, ця блискавка обов'язково і вдарить, з усіма наслідками, що випливають з цієї події наслідками. Воно вам треба?

Ось і виходить, що немає сенсу виготовляти заземлення для дачної телевізійної антени. А при наближенні грози слід відключити всі споживачі електричного струму від мережі (саме витягнути штекер із розетки з розетки) - радикальніше нічого не придумано. Причому, для блискавки будь-яка антена, вставлена в телевізор або DVB-T2 ресивер, який підключений до електричної розетки, є заземленої. Про це теж не слід забувати.

Однак повернемося до активних антен.

Почну з того, що не так давно традиційним, для живлення підсилювачів активних ТВ антен, вважалося напруга 12 Вольт, і, відповідно, всі вони комплектувалися мережним адаптером з сепаратором.

Багато хто до цих пір вважають, що це і є антенний підсилювач. Це абсолютно не відповідає дійсності. Підсилювач розташований всередині корпусу найактивнішою телевізійної антени, бо призначений для компенсації втрат в кабелі зниження і розгалужувачі на кілька телевізорів, а то, що ви вставляєте в електричну розетку і антенне гніздо телевізора, є звичайним блоком живлення і сепаратором.

З появою DVB-T2 приставок підсилювачі активних антен, призначених для роботи з цими пристроями, також зазнали модифікації, вони розраховані на напругу живлення 5 Вольт. Практично кожен сучасний цифровий DVB-T2 ресивер здатний сам забезпечити харчування такого антенного підсилювача без жодних додаткових мережевих адаптерів.

Ось саме через те, що підсилювач знаходиться в самій антені, процес його заміни може бути утруднений. Адже, зазвичай, для кращого прийому сигналу антена знаходиться досить високо, так ще й підсилювач може бути припаяний, а не просто встановлюватися на гвинтах. У будь-якому випадку, антену доводиться знімати цілком, а потім встановлювати назад. Більш зручний варіант, близький за своїми характеристиками до активної антени, як мені здається, це звичайна пасивна ДМВ антена і підсилювач, встановлений в розрив кабелю. так званий - виразний. Вони, до речі, теж бувають на 5 і 12 Вольт. Я абсолютно свідомо не став вживати термін «щогловий підсилювач».

При цьому варіанті підсилювач можна розташувати в більш доступному місці, наприклад, на горищі будинку, що у багато разів полегшить його заміну в разі потреби. Але тут слід врахувати, що довжина кабелю зниження між антеною та входом врізного підсилювача безпосередньо впливає на якість прийому. Чисто теоретично, вона повинна бути не більше 5-10 метрів, щоб мінімізувати шуми і втрати в самому кабелі, практично ж - можна і більше. А ось довжина антенного кабелю від виходу підсилювача до RF (антенного) гнізда DVB-T2 ресивера при коефіцієнті посилення порядку 20 дБ принципового значення вже не має, навіть якщо в ланцюзі присутня розгалужувач на кілька пристроїв.

Антену для прийому телевізійного ефірного цифрового сигналу на дачі можна встановити на даху будинку, на балконі, на горищі або стіні. Деякі кріплять навіть на найближчому дереві, наприклад, коли не хочуть псувати фронтон будинку або свердлити сайдинг. Але, в будь-якому випадку, для початку слід визначитися з напрямком, в якому повинна «дивитися» ваша дачна антена. Природно, вона повинна бути спрямована в бік найближчого транслятора. Де він знаходиться, можна подивитися на сайті РТРС.РФ. Після того, як визначилися з напрямком, можна починати установку. Для цього додатково може знадобитися щогла або кронштейн. так як підручні засоби не завжди рятують.

Кронштейни для кріплення антени до стіни бувають різної довжини, чим більше винос кронштейна, тим на більший кут ви зможете, якщо буде потреба, повернути антену. Просто бувають ситуації, коли «поблизу» знаходиться не один, а два або навіть три транслятора, і ви точно не знаєте, з якого з них сигнал буде прийматися краще.

Що ж стосується висоти, на якій буде перебувати антена, то вона повинна відповідати навколишніх умов (гора-низина, рельєф місцевості до транслятора і т.п.). Тут я пораджу здебільшого звернути увагу на висоту установки антен, які вже працюють у цій місцевості, тобто на сусідніх дачних ділянках.

Думаю, що про далекому прийомі, в повному його розумінні, у випадку з цифровим телебаченням мова не йде, тому прагнути до якоїсь позамежної висоті підвісу антени навряд чи знадобиться. За великим рахунком все потрібно пробувати, не дивлячись на те, що, природно, чим вище - тим краще.

Просунутим користувачам, для визначення необхідної висоти кріплення антени, я можу рекомендувати знайомство з сервісом linktest

В якості епілогу.

Підсумувати все написане вище про антени для прийому ефірного цифрового телебачення на дачі можна складанням списку рекомендацій:

Для прийому ефірного DVB-T2 телевізійного мовлення досить антени, яка працює в ДМВ діапазоні. Якщо у вас на дачі вже є всеволновая телевізійна антена, то можна використовувати її, купувати ще одну додаткову навряд чи знадобиться;
При виборі дачної антени і визначенні її спрямованості вельми корисний буде успішний досвід ваших сусідів по дачі;
Кімнатну антену на дачі можна використовувати, тільки якщо ділянка знаходиться в зоні впевненого прийому в межах прямої видимості транслятора, коли рівень цифрового телевізійного DVB-T2 сигналу всередині приміщення буде досить високий;
Кращу якість прийому ефірного цифрового сигналу на дачі і в заміському будинку забезпечить зовнішня всеволновая або ДМВ антена. Найбільш ефективними при прийомі DVB-T2 сигналу показали себе спрямовані антени типу «хвильовий канал» і логоперіодічеськие антени. За інших рівних умов краще вибирати антену з великим значенням коефіцієнта посилення і / або меншою масою;
Однозначної відповіді на питання - яка антена краще, активна (з вбудованим підсилювачем) або пасивна? - не існує. Просто потрібно враховувати, що підсилювач служить тільки для компенсації втрат в кабелі і / або розгалужувачі на кілька телевізорів, і якщо сама конструкція антени зовсім нічого не приймає, то посилювати теж буде нічого. Основний же недолік активних антен в тому, що вбудований підсилювач в умовах відсутності нормальної грозозахисту і «грамотного» заземлення досить часто «вилітає». Будь-які дешеві розрядники при відсутності, я підкреслюю, надійної а, головне, грамотно зробленої системи заземлення теж навряд чи допоможуть;
Я вважаю, що в переважній більшості випадків при прийомі цифрового ТБ на дачі бажано все-таки почати з спроби «обійтися» пасивної антеною, а підсилювач в разі потреби завжди можна придбати додатково. За вартістю активна антена з вбудованим підсилювачем і, як альтернатива їй, пасивна антена + додатковий виразний підсилювач, практично не відрізняються. Другий варіант практичніший, тому що при необхідності виразний підсилювач можна легко замінити;
Не слід прагнути до покупки найдорожчою антени. абсолютно не факт, що вона буде краще. Не звертайте уваги на привабливі маячні написи на упаковці антени і на запаморочливий коефіцієнт посилення малесеньких «нанотехнологічних» пристроїв. Як правило, за красивими картинками і набором «розумних» слів ховається відвертий «мотлох». А ось на антенному кабелі економити не варто, він повинен бути якісним;
І останнє - якщо продавець магазину, в якому ви вибираєте собі антену, замість конкретних питань і порад кидається незрозумілою термінологією, а для більшої важливості міркує про шуми, про тракти, про втрати, про характеристики і нагадує собою довідник радіоаматора, то краще підіть в інший магазин.

У статті я намагався використовувати слова зрозумілі всім і, як ви могли помітити, в процесі викладу досить часто пишу - швидше за все, теоретично і т.п. Причина цього в тому, що, безумовно, в теорії багато вірного, але, по-перше - нам потрібно «їхати, а не шашечки», а по-друге - зі 100% вірогідністю стверджувати, чи впорається будь-яка окремо взята антена з прийомом ефірного цифрового телевізійного сигналу саме на вашій дачі, можна лише тільки перевіривши це на практиці. Досить просто недбало або неправильно обробити кабель, а таке, повірте, нерідко зустрічається, щоб «вбити» прийом при найчудовішої антени, а таких «якщо» ой як багато. Зі свого боку у себе в магазині ми набираємо статистику по роботі продається у нас обладнання (антен і DVB-T2 ресиверів) в різних районах Ленінградської області.
