Найзручніший спосіб синхронізації телекамер - це використання зовнішнього генератора синхроімпульсів. В цьому випадку слід використовувати телекамери з входом для зовнішньої синхронізації (майте на увазі, не кожна телекамера має можливість зовнішньої синхронізації). У різних телекамер різні входи синхронізації, але ось найпоширеніші варіанти використовуваних для синхронізації сигналів:

- Малі синхроімпульсів (сінхроімульси рядкової розгортки HD)

- Кадрові синхроімпульсів (синхроімпульсів кадрової розгортки VD)

Мал. 7.3. Телекамера з синхронізацією від мережі (24 В АС) із зовнішнім входом кадрового синхроимпульса

Є й дешевші способи боротьби зі зривом кадрової синхронізації. Один з найбільш прийнятних - це використання телекамер із синхронізацією від мережі (Line # 8209; locked). Це телекамери або 24 В АС, або 240 В АС (110 В АС для США, Канади, Японії). Частота мережі 50 Гц (60 Гц в Канаді, США та Японії) збігається з частотою кадрової синхронізації, так що телекамери з синхронізацією від мережі виконані таким чином, що фіксують перетин нуля синусоїди мережевого електроживлення і налаштовують кадровий синхроимпульс по фазі з частотою мережі. Якщо все телекамери системи підключені до одного джерела електроживлення (однієї фази), то все телекамери будуть з ним синхронізовані і, відповідно, будуть синхронізовані між собою.

Цей метод найдешевший, хоча може давати нестабільність фази - з # 8209; за сильних промислових навантажень, що включаються і вимикаються непередбачуваним чином. І все ж, це найпростіший шлях.

Є навіть рішення для випадку, коли різні телекамери підключені до різних джерел живлення, - це так звана регулювання V # 8209; фази, регулятор розташований на корпусі телекамери, що дозволяє електроніці телекамери забезпечити синхронізацію навіть при різниці фаз до 120 °. Слід зазначити, що низьковольтні телекамери змінного струму (24 В АС) більш популярні і більш практичні, ніж високовольтні, і головним чином тому, що вони безпечніше.

Мал. 7.4.Елементи кадрового синхроимпульса

- VMS має безліч входів і виходів тривоги і може бути розширений до практично будь-якого їх кількості. Можлива будь-яка комбінація тривог, на зразок N / O (нормально розімкнуті контакти), N / C (нормально замкнуті контакти) і їх логічні комбінації OR (АБО), NOR (АБО # 8209; НЕ), AND (І), NAND (H # 8209; HE).

- Розробникові системи або керівнику VMS може здатися складним пристроєм, але він простий і дружній по відношенню до оператора і, що ще більш важливо, швидкий у відгуку на надзвичайні ситуації.

Вимога сумісності привело багато систем до PC # 8209; платформі, яка знайома більшості користувачів і, в той же час, забезпечує сумісність з багатьма програмами та операційними системами, які можуть спільно працювати.

Далі, VMS стали досить інтелектуальними і потужними, так що стало можливим управління іншими складними пристроями. Це освітлення в будівлі, кондиціювання повітря, контроль відкривання дверей і шлагбаумів на автомобільних стоянках, управління електропостачанням і іншими щоденними операціями, що здійснюються в певний час доби або при конкретних виявляються обставин.

На жаль, не існує стандарту або єдиного мови конфігурації і програмування матричних комутаторів. Виробники використовують різні концепції та ідеї, так що дуже важливо знайти хорошого експерта по даній системі.

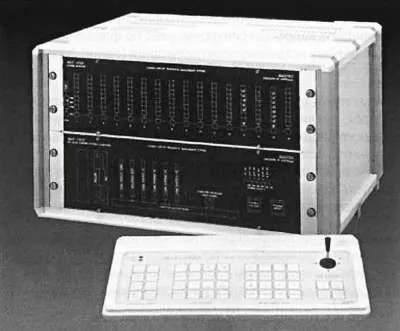

Багато комутатори мають кілька входів і виходів тривоги. Майже всі комутатори в базовій конфігурації мають опцію генератора тексту і клавіатуру управління.

Інструкція для оператора і інша технічна інформація є невід'ємною частиною пристрою.

Останнє не означає, що приймач сигналів телеуправління є обов'язковим компонентом VMS.

Це число залежить також і від відстаней, і може змінюватися від 1 до 32 поворотних пристроїв. Для більшого числа приймачів сигналів телеуправління будуть потрібні додаткові модулі PTZ # 8209; контролю.

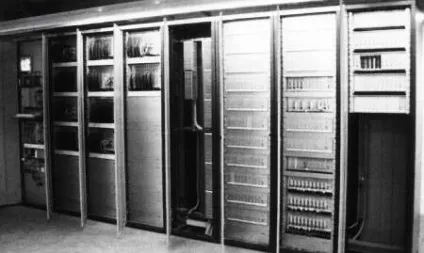

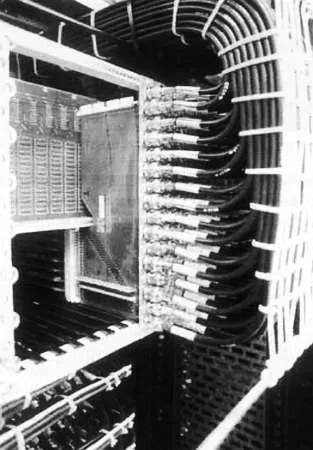

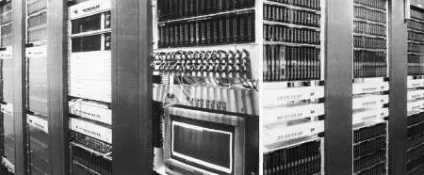

Невеликі системи - з числом камер до 32 - легко конфігуруються, але якщо від матричного комутатора потрібна більша кількість входів і виходів, то краще поговорити з представником виробника і точно визначити необхідні модулі. Таким чином ви зрозумієте різницю між прийнятною і дорогою системою, так само як між функціонуючої і нефункціонуючої системою.

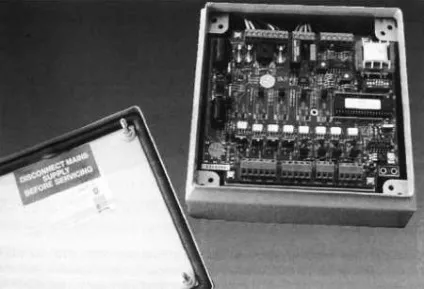

Мал. 7.10.Тіпічний приймач сигналів телеуправління
