Активна блискавкозахист - це рішення в області систем зовнішнього блискавкозахисту, що з'явилося в кінці 90-х років 20-го століття. Активна блискавкозахист (активна блискавкозахист) забезпечує ряд преімушеств в порівнянні з традиційними засобами, наприклад, такими як близкавковловлюючі мережу, металевий близкавковловлюючі стрижень, близкавковловлюючі трос. Для того, щоб зрозуміти принцип дії активна блискавкозахист, нижче наведені деякі основи теорії блискавки і систем захисту від блискавок.

явище блискавки

У нас цікавить випадку це розряд атмосферної електрики на землю внаслідок зростання напруженості в повітрі. Розряд відбувається не миттєво, а починає розвиватися зверху, з хмари (так званий низхідний лідер або стример), і в певний момент часу йому назустріч стартує висхідний лідер. У момент їх зустрічі відбувається головний розряд. Він і несе основну небезпеку при попадання блискавки в будь-які значимі об'єкти. Характеризується головний розряд наступними основними параметрами: сила струму, форма імпульсу струму, тривалість імпульсу. Відповідно, чим вище всі ці параметри, тим небезпечніше розряд.

системи блискавкозахисту

Систему захисту від блискавок можна умовно поділити на дві складові: зовнішню і внутрішню.

Внутрішній блискавкозахист

Мета внутрішньої системи - обмежити імпульсні перенапруги, які виникають внаслідок прямих і непрямих влучень блискавки і можуть завдати шкоди електроустаткування. Внутрішній блискавкозахист представлена ​​пристроями захисту від імпульсних перенапруг (ПЗІП), які встановлюються в вступних щитах. Основну концепцію внутрішнього блискавкозахисту можна виразити таким чином: УЗИП обмежують рівень напрженія на електрооборудовнаіі на безпечному рівні.

Зовнішній блискавкозахист

Мета зовнішнього блискавкозахисту - вловити блискавку і відвести її ток в землю, тобто не дати головному розряду вразити, що захищається. Система зовнішнього блискавкозахисту складається з декількох елементів. По-перше, молниеприемник (стрижень, який встановлюється вище захищається), який уловлює блискавку. Традиційний молниеприемник має якусь, приблизно конічну область захисту. Після потрапляння блискавка «йде» в землю по струмовідводів, які представляють собою сталеві, мідні або алюмінієві провідники. Струмовідводи з'єднані з системою заземлення, за допомогою якої енергія блискавки безпечно розсіюється в землі. Таким чином забезпечується захист об'єкта.

активна блискавкозахист

Відмінність активного блискавкозахисту полягає в наявності активного блискавкоприймача. Його принцип дії заснований на генерації високовольтних імпульсів на кінці молниеприемника за допомогою вбудованого електронного пристрою. Це дозволяє, випереджаючи формування «природного» лідера, формувати «штучний» лідер, який, швидко поширюючись, захоплює блискавку на більшій відстані і направляє її на землю. Отже, збільшується область захисту. Класифікуються активні молніепріемнікі по виграшу за часом в освіті зустрічного лідера. Даний параметр був перевірений в лабораторних випробуваннях, дійсно підтверджуючи велику зону захисту.

автономність

Під час грози напруженість електричного підлогу в повітрі зростає до 10-20 кВ / м. Як тільки величина напруженості перевищує значення, відповідне до ризику утворення блискавки, молниеприемник активується, «відчуваючи» наближення грози. Заряджаючись від зовнішнього електричного поля, він отримує енергію, достатню для випромінювання високовольтних імпульсів, що створюють висхідний лідер. Таким чином, активний блискавкоприймач не вимагає додаткових джерел живлення.

переваги

З огляду на більшої області захисту число активних молниеприемников на об'єкт в кілька разів менше в порівнянні числом традиційних молниеприемников. Звідси випливають два переваги по відношенню до традиційних систем захисту від блискавок.

Економічний ефект

Застосування активного блискавкозахисту дозволяє отримати значну економію, так як при меншій кількості молниеприемников потрібна менша кількість струмовідводів. Таким чином, незважаючи на досить високу вартість самих активних молниеприемников, за рахунок економії на матеріалах токоотводов досягається економія на системі блискавкозахисту в цілому. Сюди ж можна віднести і зростаючу простоту монтажу.

Менше втручання в естетичний вигляд об'єкта

Дана перевага особливо актуально при використанні активного блискавкозахисту в галузі цивільного будівництва (зокрема, на котеджах), де в наше століття дизайну власник нерухомості пред'являє найвищі вимоги до зовнішнього вигляду будівлі. Перевага об'яняется просто: менше число молниеприемников і струмовідводів - менше порушення естетики об'єкта.

На даний момент застосування систем активного блискавкозахисту регламентується наступними нормативними документами:

NF C 17-102 (Франція)

IMRA 2426 (Аргентина)

MKS N.B4 810 (Македонія)

NP 4426 (Португалія)

JUS N.B4.810 (Сербія)

STN 34 тисячі триста дев'яносто одна (Словаччина)

UNE 21186 (Іспанія)

Виробники

Переваги активного блискавкозахисту Forent:

• - 100% -ва захист об'єктів (будівель, споруд, обладнання);
• - відведення розрядів блискавки за рахунок іонізації навколишнього повітряного простору;
• - радіус дії одного громовідводу - до 107 м;
• - якість, гарантія, надійність громовідводів Forend;
• - економічна доцільність і простота установки систем Forend;
• - відсутність необхідності в обслуговуванні в процесі експлуатації;
• - термін служби - 25 років;
• - не вимагає зварювання;
• - зберігає цілісність покрівлі, не вимагає втручання в конструкцію;
• - не створює проблем при збиранні і таненні снігу на покрівлі /

Довгі роки для блискавкозахисту використовувалися традиційні стрижневі й тросові молніепріемнікі.

Останнім часом все більшу популярність завойовують так звані активні молніепріемнікі, які не просто приймають удар блискавки на себе, але і відводять її від об'єкта, що захищається. Ми пропонуємо Вам ознайомитися з принципом дії активного блискавкоприймача «FOREND».

Його робота здійснюється за рахунок різниці потенціалів, що утворюються між грозовою хмарою і поверхнею землі.

У той момент, коли напруженість електричного поля досягає критичного значення, від блискавкоприймача виходить випереджаюче розряд в бік блискавки, і, при виникненні блискавки над захищається територією, вона обов'язково буде спіймана молніепріемніком і відведена в землю. Тим самим забезпечується захист будівель, об'єктів і споруд. До переваг активного блискавкоприймача відноситься підвищена надійність захисту.

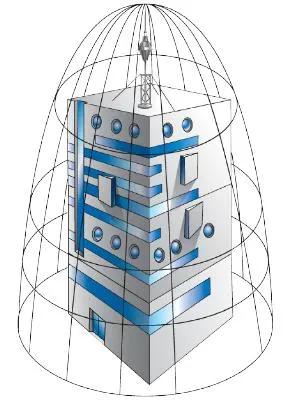

Радіус захисту активного блискавкоприймача, що досягає 107 м, перевищує радіус захисту одностержневого / тросового молниеприемника і радіус захисту близкавковловлюючі сітки, завдяки використанню попереджувальних розрядів. Зона захисту громовідводу має більш вдалу площа захисту і дозволяє закрити до 36 тис. Кв. м з більшою надійністю, до 107 м, ніж інші види блискавковідводів. При необхідності захисту будівлі більшої площі можна використовувати 2-3 молниеприемника і такі, що додаються до них пристрої заземлення.

Ще одна перевага активного блискавкоприймача - економічність. Альтернатива застосування активного блискавкоприймача для захисту великих приміщень - використання методу блискавкозахисної сітки. Вибір на користь сітки означає необхідність укладати металеву сітку і робити спуски з заземлювачами, що у багато разів збільшує витрату металу, ускладнює конструкцію і знижує надійність системи. До того ж застосування блискавкозахисної сітки не виключає ймовірності її обриву, наслідком чого стає порушення контуру заземлення.

Активний блискавкоприймач «FOREND» захищений від атмосферного впливу, простий в установці. Заземлення для активного блискавкоприймача просто у виготовленні і знімає необхідність викопувати траншеї по периметру будівлі і укладати заземлювачі, що обов'язково в разі застосування пасивних молниеприемников.

Надійність активного блискавкоприймача «FOREND» підтверджена актами випробувань в лабораторіях «ВЕТ» (Німеччина) і в Румунському національному інституті досліджень, розвитку і тестування електричної інженерії ICMET, а також схвалена до застосування Федеральною службою з екологічного, технологічного і атомного нагляду «Ростехнагляд».

High Voltage Лабораторія Ухань, Китай.

Корейська дослідний інститут високих напруг і електротехніки.

Український інститут високих напруг і електротехніки Харків. Україна

Франція Алстом Т І Д

Функція дистанційної діагностики за допомогою пульта дистанційної діагностики Teletester-S3
Дистанційна діагностика громовідводу дуже зручна при експлуатації.

Як працює дистанційна діагностика.

Важлива особливість Satelit3 наявність пульта дистанційного діагностики (існує пристрій і без дистанційного пульта діагностики), яке дозволяє діагностувати одночасно 1 блискавковідвід. Якщо, наприклад, якщо в системі 10 блискавковідводів, діагностика буде проходити послідовно, по одному. Пристрій дистанційної діагностики здійснює контроль над громовідводом в радіусі максимум від 50 до 100 м. Для перевірки громовідводу, на пульті спочатку необхідно ввести код серійний номер. Передавач, інтегрований в блискавкоприймач, кожні 90 сек. передає на керуючий пристрій радіосигнали, які надають 2 види інформації про рівень заряду батарей: якщо батарея слабо заряджена горить червоне світло, якщо зарядка батареї достатня для роботи горить зелене світло. Спочатку блимає, потім загоряється. У громовідводи використовуються надійні никельсодержащие батареї з ресурсом 5-7 років.

Блискавковідвід Satelit 3 кожні 90 секунд, після отримання чергового тестового сигналу від відповідає автоматичним повторним сигналом. Відповідний сигнал формується і кодується контролером після підтвердження работоспособноі громовідводу. Кілька блискавковідводів міг обмінюватися даними з одним пультом Teletester-S3. Кожен блискавковідвід має власний унікальний серійний номер виробу, який може бути введений в через зовнішню антену. в діапазоні FM, частота 433MHz

Teletester-S3: Корпус ABS матеріал, виконання IP54. Вага: 200 г. Робоча частота: 433MHz. Габарити: 170 х 85 х 34 мм. Живлення. батарея PP3 9В

Послідовність дій при діагностиці.
(1), Введіть відповідний серійний номер Satelit 3.
(2) Встановити елемент живлення громовідводу. Віддалиться на відстані не більше 50 метрів і підключити живлення

(3) Включити, чекати протягом близько 2 хвилин появи індикації про результати тесту.
(4) Результати тесту: Якщо зелений індикатор, після двох хвилин очікування блимає, а потім горить постійно нормально. Якщо він був миготливий зелений світло, а потім зник - необхідна зарядка батареї від сонячних батарей для підтримки нормальної роботи.

Для трьох рівнів блискавкозахисту DUVAL - MESSIEN пропонує три моделі блискавковідводів.

Модельний ряд Satelit 3 включає в себе три модифікації приладу. Вони відрізняються відстанню ініціації верхнього лідера. (Параметр dL)
Satelit 3-25 - 25 метрів;
Satelit 3-45 - 45 метрів;
Satelit 3-60 - 60 метрів.

Можна поставити 1,2 або більше пристроїв в залежності від необхідності. Встановлювати блискавковідвід Satelit 3 необхідно, принаймні вище, ніж 2 метри.

Для попереднього вибору можна використовувати дані таблиці. Для вибору остаточного вибору використовуйте, будь ласка, зв'язок з фахівцями DUVAL - MESSIEN у Вашому регіоні. Вам швидко і безкоштовно розрахують необхідну конфігурацію.

Пристрій встановлюється відповідно до проекту. При монтажі спочатку з'єднується з батареєю, закривається кришкою, потім закручується на щоглу. Див. Посібник зі встановлення.

Блискавковідвід SATELIT 3 розроблявся виходячи з терміну служби не менше 20 років.

вартість * приладу залежить від його модифікації.

Satelit 3-25 - 2300 євро без ПДВ;
Satelit 3-45 - 3100 євро без ПДВ;
Satelit 3-60 - 3950 євро без ПДВ.

Варто враховувати, що вартість реалізації проекту активного блискавкозахисту
часто виявляється дешевше реалізації проекту пасивної блискавкозахисту.
Адже радіус захисту активних систем значно більше.
Та й немає необхідності будувати високі щогли для установки пасивних штирьових молниеприемников.

Найважливіше ефективність активної системи «DUVAL MESSIEN» за рівнем 1 - не гірше 95%, що незрівнянно надійніше, ніж пасивні типи захистів від блискавичних ударів, які можуть гарантувати лише 5%.

Однією з визнаних провідних фірм з виробництва блискавкозахисту є французька фірма "Galactive". Нею розроблена лінійка з нержавіючої сталі, а також обміднення і оцинкованих заземлювачів і блискавкоприймача. Розроблено великий ряд деталей блискавкозахисту, з яких складається будь-який, навіть найскладніший проект, що задовольняє вимогам ЄС. Особливо цікаво, що Galactive однією з перших застосувала блискавкоприймач активного блискавкозахисту. За повідомленнями самої компанії Galactive при застосуванні цих блискавкоприймач радіус дії блискавкозахисту зростає в 2 - 3 рази. Правда необхідно відзначити, що в українських умовах застосування активного блискавкозахисту не знайшло великого поширення.

Блискавкоприймач активного типу, що забезпечує велику зону захисту. Як правило, даний молниеприемник використовується для захисту від прямих ударів блискавки житлових будинків і великих за площею будинків і споруд. Величина створюваного радіусу захисту залежить від обраного рівня захисту, висоти щогли і типу штанги.

Шина забезпечує з'єднання. двох провідників O 7-10 мм (50 мм 2) або одного провідника O 7-10 мм і однієї смуги
30 х 3,5 мм з сімома мідними провідниками 2,5 - 25 мм 2.

Шина забезпечує з'єднання: семи провідників O 7-10 мм з двома провідниками O 7-12 мм або смуги 30 х 3,5 мм.

Шина забезпечує з'єднання: до п'яти шин (смуг) макс. розміру 30 х 4 мм.
