Ацетиленовий редуктор бао 5-5, бао 5-4
Види і позначення
Принципово ацетиленовий редуктор мало чим відрізняється від газових редукторів, призначених для робіт з киснем або пропан-бутанова сумішами. Зокрема, класифікація розглянутих пристроїв виконується за такими ознаками:
- За послідовності спрацьовування редукує клапана (розрізняють редуктори прямого і зворотного типу, причому зручніше, а, отже, і більш популярнішим є другі).
- За сферою застосування: рампової і балонні. Оскільки в промисловості ацетиленовий зварювання та різання застосовуються рідко, то 90% що випускаються редукторів призначені для ацетиленових балонів.
- За інтенсивністю вирівнювання тиску газу (допустимого співвідношення вихідного та вхідного тиску).
- За величиною тиску ацетилену на виході з редуктора.
- По витраті газу.
Всі ці параметри повинні бути відображені в маркуванні ацетиленового редуктора, і в його кольорі. В даному випадку, пристрій забарвлюється в білий колір.
Згідно з вимогами ГОСТ 13861, в маркування розглянутих вузлів послідовно включають:
- застосовність редуктора;
- вид використовуваного газу;
- кількість ступенів редукування;
- годинну витрату газу;
- мінімальний тиск ацетилену на виході.
Наприклад, популярний типорозмір редуктора БАО 5-4 встановлює, що він призначений для ацетилену (А), що знаходиться в балоні (Б), працює з годинною витратою 5 м 3 (при найбільшому тиску заправки ацетилену в балоні), а також забезпечує зниження тиску за один щабель (О) до 4 ат. Відповідно, ацетиленовий редуктор моделі БАО 5-5 дозволяє подавати горючий газ під тиском 5 ат.

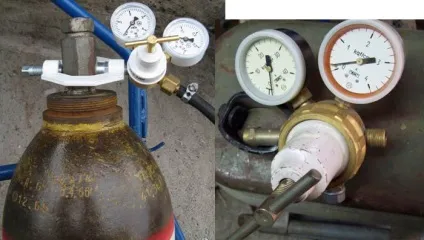

Всі типорозміри ацетиленових редукторів розраховуються для безпечного проведення робіт в діапазоні температур -25 º С ... + 50ºС. Вироби комплектуються двома манометрами, один з яких контролює тиск газу на вході в редуктор, а другий - тиск безпосередньо в робочій камері. Виробник зобов'язаний вказувати свою торгову марку і дату випуску приладу.
Ацетиленовий редуктор. Пристрій і принцип роботи
З метою підтримки тиску ацетилену постійним, редуктор повинен виконувати наступні функції:
- Забезпечувати надходження газу всередину вузла очищеним, і певною вологості.
- Виробляти регулювання обсягу надходить ацетилену в необхідних межах.
- Забезпечувати стійке надходження ацетилену в пристрій.
- Гарантуватиме стабільний вихід ацетилену потрібного тиску до шлангу пальника.

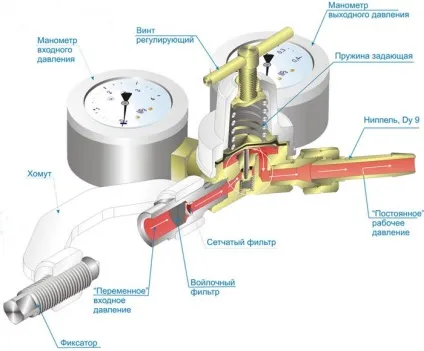

Одноступінчатий редуктор для ацетиленового балона працює наступним чином. Газ під вхідним тиском заправки надходить в двоступеневий фільтр - спочатку - через повстяний, далі - через сітчастий. Перший обмежує вологість ацетилену, другий охороняє алюмінієвий корпус ацетиленового редуктора від пошкоджень, які можуть викликати тверді металеві частинки (внутрішня частина ацетиленового балона, яке експлуатується досить тривалий час, може піддаватися механічному зносу).
З вхідного ниппеля газ, долаючи опір редуцирующей пружини, проходить в робочу камеру, для чого віджимає вгору штовхач клапана. Хід пружини попередньо виставляється за допомогою регулювального гвинта, який угвинчується в корпус редуктора. При підйомі штовхача на певну висоту, він впирається в сідло і зупиняється, внаслідок чого газ під потрібним тиском починає надходити до вихідного ніпеля. Він має наполегливу різьблення, розміри якої узгоджені з діаметром присоединительного шланга (ДУ 6 або ДУ 9).
В процесі газокисневого різання і зварювання тиск ацетилену в балоні знижується. Відповідно, слабшає і навантаження, яка діє на штовхач. Деталь опускається. При цьому витрата знижується, але тиск на виході з редуктора залишається постійним.
Регулювання поточної витрати проводиться за показаннями манометрів, один з яких показує тиск ацетилену в балоні, а другий - тиск на виході з редуктора. При нетривалих роботах таке регулювання не забирає у робітника багато часу, проте, якщо операції - тривалі, то пост киснево-ацетиленового різання обладнають НЕ редукторами, а регуляторами, які дозволяють автоматизувати процес регулювання параметрів тиску і витрати.
У двоступеневих редукторах є ще одна, послідовно розташована робоча камера. Це необхідно, якщо роботи ведуться при негативних температурах зовнішнього повітря.
Принципові особливості конструкції
На відміну від всіх інших типів газових редукторів, в ацетиленових редукторах приєднання балона з пристроєм виконується не з допомогою накидної гайки, а спеціальним хомутом, в конструкції якого передбачено регулювальний гвинт.
Пояснюється це наступним.
Вентиль ацетиленового балона виконується виключно сталевим. Застосування латуні в даному випадку небезпечно, оскільки при взаємодії газу з міддю відбувається утворення вибухової речовини - ацетіленід міді (його застосовують в якості компонента легкозаймистих сумішей). Освіта ацетіленід міді досить імовірно, оскільки при тривалій експлуатації елементи ущільнювачів зношуються, і їх отвір збільшується (в той час, як діаметр шпинделя, навпаки, зменшується). Це може викликати підбурювання ацетилену в утворену щілину, що може призвести до вибуху киснево-ацетиленового суміші.
Кріплення хомутом запобігає і можливе теплове розширення сталевий накидний гайки, якби вона була (як відомо, коефіцієнт теплового розширення стали значно більше, ніж для міді). Внаслідок цього можлива неконтрольована витік ацетилену в навколишнє атмосферу. Нарешті, таке кріплення обумовлено і чисто практичними міркуваннями: звичайна накидна гайка на газові балони може мати ліву чи праву різьбу, в результаті чого в поспіху може бути приєднана ні до того типу газового редуктора. Вентиль ацетиленових редукторів завжди має ліву різьбу.
Регулювання хомутового кріплення виконується в такий спосіб. Корпус редуктора забезпечений спеціальним пазом, наявність якого дозволяє точно встановити хомут. В обов'язковий комплект поставки входить торцевої ключ, який встановлюється на головку вентиля.
Для регулювання величини зазору виконують наступне:
- закривають вхідний газовий канал;
- торцевих ключем підтискають сальниковую гайку;
- відкривають вентиль, і стежать за показаннями вхідного манометра: якщо його стрілка нерухома, то регулювання вважається успішною.
Раз на півріччя запобіжний клапан слід діагностувати. Перевірка полягає в продувці клапана на стенді, повірці манометрів, а також в огляді стану сідельних гнізд клапанів, корпуса і фільтрів.
Вибір типорозміру ацетиленового редуктора виконують по його конструктивним можливостям, а також переважному типу робіт. Важливе значення має і вибір виробника, оскільки не у всіх випадках розглядаються вироби забезпечуються торцевих ключем, хомутом і гайкою.
Ціна редукторів типу БАО 5-4 становить 1100 ... 1200 руб. редукторів БАО 5-5 - 1300 ... 1400 руб. Ціна залежить від матеріалу корпусу, наявності комплектуючих деталей, а також від виконання манометрів.
